随着智能手机和人工智能芯片等高性能电子产品的发展，芯片内部结构变得越来越复杂，TSV(硅通孔)堆叠封装技术，就像把多个芯片像积木一样垂直堆叠起来，通过微小的通孔和凸点实现连接，从而大幅提升芯片性能和集成度，这种精密工艺也带来了新的挑战，在TSV与微凸点的键合界面处，容易出现空洞、虚焊等微小缺陷，这些缺陷就像是电路中的“隐形杀手”，可能导致信号中断、芯片发热甚至报废，传统的检测方法往往难以准确识别这些隐藏在内部的缺陷，际诺斯将重点介绍如何通过优化X-Ray检测系统的斜角扫描参数，提升对TSV与凸点键合界面缺陷的识别能力。
在TSV堆叠封装中常见的缺陷包括以下几种：
空洞是指TSV顶部与微凸点之间出现的空隙，这就像两个物体没有完全贴合，留有空气泡，空洞会影响电流的顺畅通过，严重时会导致芯片功能失效，空洞的产生通常与焊接时的温度控制不当或材料匹配问题有关。
小贴士： 空洞检测的关键在于X-Ray的穿透角度，如果扫描角度不合适，空洞很容易被凸点遮挡，导致漏检，建议采用多角度扫描，从不同方向观察同一位置。
虚焊是指微凸点与TSV之间虽然看起来连接了，但实际上没有形成有效的金属结合，这种缺陷比空洞更隐蔽，因为从外观上看不出明显异常，但信号传输会不稳定，虚焊是导致漏检率高的主要原因之一，也是工程师们最头疼的问题。
在键合界面附近有时会出现微小的裂纹或分层现象，这些缺陷通常由热应力或机械应力引发，比如芯片在温度变化时膨胀收缩不一致，微裂纹需要高分辨率的X-Ray成像和图像增强技术才能识别。

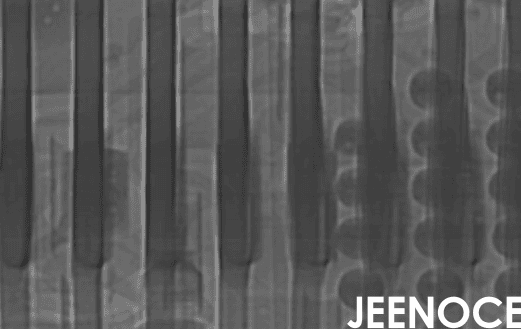

X-Ray检测就像给芯片拍“X光片”，X射线可以穿透不同密度的材料，在探测器上形成内部结构的图像，由于缺陷部位的材料密度与正常区域不同，图像上会显示出明暗差异，这种技术对微小缺陷具有很高的灵敏度。
在检测TSV堆叠封装时，普通的垂直扫描往往无法清晰显示键合界面的细节，这是因为微凸点会遮挡下方的TSV顶部，通过调整扫描角度(斜角扫描)和X-Ray能量参数，可以让射线从侧面“绕过”凸点，更清晰地捕捉到键合界面的真实情况。
小贴士： 斜角扫描的角度不是越大越好，角度过大会导致图像变形，角度过小又无法穿透凸点，建议根据凸点的高度和间距，在15度到45度之间进行测试，找到最佳角度。
原始X-Ray图像往往存在噪声和对比度不足的问题，通过图像增强技术可以提升空洞与虚焊的对比度让缺陷更明显，同时结合机器学习模型，系统可以自动识别缺陷类型并给出置信度评估，大大减轻人工判读的工作量。
优化斜角扫描参数的核心思路是“多角度、多能量”，具体来说：
采用多角度扫描模式：从3到5个不同角度对同一位置进行扫描，增强对键合界面的穿透力。
调整X-Ray能量阈值：对于不同厚度的样品，选择不同的能量值，提高微小空洞与虚焊的对比度。
传统的手动调参方式效率低且容易出错，现在，通过引入智能算法，可以实现参数的一键优化，系统会根据当前样品的类型和厚度，自动推荐最佳扫描参数，并实时调整。
检测系统需要与工厂的MES(制造执行系统)和SPC(统计过程控制)系统对接，检测数据可以实时反馈到生产线上，帮助工程师快速发现工艺问题，实现质量追溯。
基于优化参数，建立标准化的检测流程(SOP)，这可以确保不同操作人员、不同班次之间的检测结果一致，减少人为操作差异。
痛点： 很多工艺工程师在调试参数时，往往依赖个人经验，反复试错，一旦工程师离职或调岗，这些经验就流失了。
创新点： 建议在检测系统中嵌入“参数模板库”功能，将不同产品类型(如不同TSV尺寸、凸点间距)的优化参数固化下来，并关联工艺历史数据，当工程师选择“一键优化”时，系统自动匹配最接近的模板，再通过微调适应新批次，这就像给每个产品类型建立了一个“参数档案”，大大缩短调试时间。
痛点： 机器学习模型需要大量真实缺陷样本进行训练，但在实际生产中，真实缺陷(尤其是虚焊)非常稀少，导致模型泛化能力差，容易出现漏检和误检。
创新点： 引入生成对抗网络(GAN)或物理仿真工具，合成高保真的虚拟缺陷图像，比如，可以生成不同角度、不同大小的空洞和虚焊图像，与真实数据混合训练，模型就能学习到更多样化的缺陷特征，即使在参数波动时也能保持稳定的检测性能。
痛点： 检测数据往往孤立存在，工程师无法快速定位缺陷的根因，只能被动调整参数。
创新点： 在MES/SPC对接的基础上，设计“缺陷-工艺”关联分析模块，当检测到特定空洞时，系统自动回溯该批次的温度曲线、压力参数，并标记异常区间，长期积累后，形成因果图谱，帮助工程师在参数优化前预判风险，从源头减少缺陷。
某国内领先的先进封装企业，主要生产高性能计算芯片，他们在TSV堆叠封装中遇到了微凸点与TSV键合界面缺陷识别难题，尤其是虚焊和空洞的漏检率较高，该企业引入了际诺斯提供的X-Ray检测系统，并结合定制化斜角扫描参数优化方案，工程师团队对不同类型的TSV产品建立了参数模板库，然后通过多角度扫描和自适应参数调节，显著提升了缺陷识别准确率。
实施效果
缺陷识别准确率提升至98.7%
漏检率下降42%
检测效率提升30%，减少人工干预
客户反馈
“我们之前在TSV堆叠封装的检测中经常遇到虚焊和空洞识别不准确的问题，使用际诺斯的优化方案后，检测流程更加稳定，参数设置也更高效，现在我们可以更快地发现潜在缺陷，为工艺改进提供了可靠的数据支持。”
小贴士： 在实施参数优化时，建议先对历史检测数据进行复盘，找出漏检率最高的缺陷类型，然后针对性地调整扫描角度和能量参数，能更快看到效果。
TSV堆叠封装的高质量检测是保障芯片性能与可靠性的关键环节，通过优化斜角扫描参数，结合智能化检测系统与图像处理技术，可以有效提升对键合界面缺陷的识别能力，际诺斯致力于为半导体行业提供精准、高效的X-Ray检测解决方案，助力客户实现工艺标准化与智能化升级。
