TSV(Through-Silicon Via)堆叠封装技术在半导体制造中发挥着关键作用，随着尺寸缩小和密度增加，传统检测手段在精度和效率上逐渐显得不足，晶圆上的缺陷分布对最终产品的性能和良率有重要影响，际诺斯将聚焦于如何利用 TSV 缺陷分布热力图数据，反向定位刻蚀均匀性、电镀电流分布以及种子层覆盖等关键工艺参数的偏差，同时文章还将结合深孔填充、晶圆级封装和铜互连等环节探讨如何提升Xray检测整体工艺控制能力。

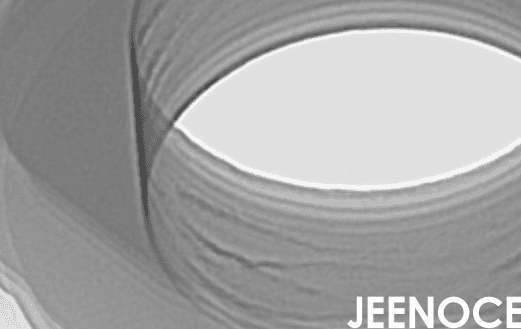

X-Ray 检测系统可以采集整片晶圆上的 TSV 缺陷数据，这些数据经过算法处理后，生成缺陷分布热力图，热力图能够直观展示不同区域的缺陷密度和类型，它还能关联深孔填充质量和铜互连完整性，简单来说，热力图就是用颜色深浅来表示缺陷多少的地图，红色区域代表缺陷密集，蓝色区域代表缺陷较少。
刻蚀工艺偏差： 局部高缺陷密度可能意味着刻蚀不均或边缘损伤
电镀电流分布异常： 缺陷集中可能反映电流分布不均，影响填充质量
种子层覆盖问题： 如果缺陷呈规律性分布，可能是种子层覆盖不完整或厚度不均
根据缺陷类型(如空洞、短路、填充不足)和分布特征，建立缺陷与工艺参数之间的关联模型，重点分析深孔填充过程中的电化学沉积行为，帮助识别问题根源。
引入机器学习与统计分析方法，提高缺陷识别的准确率和工艺异常定位的效率，这种方法有助于降低漏检和误检率，优化晶圆级封装中的铜互连工艺窗口。
根据热力图分析结果，提出刻蚀时间、电镀电流密度、种子层沉积条件等关键参数的优化方向，这有助于确保深孔填充的均匀性和铜互连的电性能。
在 TSV 工艺中参数波动是工程师最头疼的问题之一，比如电镀电流漂移0.5%，可能导致整批晶圆出现大量空洞，如何提前发现这些微小波动?我们提出了“工艺指纹图谱”的概念。
每次检测生成的缺陷分布热力图可视为该批次工艺的“指纹”，通过对比历史数据，可以识别出与特定参数波动(如电镀电流漂移、刻蚀速率变化)对应的特征模式，例如，周期性环状缺陷可能指向电镀槽液老化或阳极分布不均;而边缘密集缺陷则暗示刻蚀气体流量分布异常。
利用机器学习聚类算法，将历史热力图数据按缺陷分布特征分类，形成“工艺异常模式库”，当新批次热力图出现相似模式时，系统自动预警并推荐对应的参数调整方案，这实现了从“事后定位”到“事前预测”的转变，大幅减少参数波动带来的良率损失。
工程师无需每次从零分析，而是直接调用模式库中的优化方案，快速制定检测SOP中的参数阈值，提升工艺稳定性。
小贴士： 工艺指纹图谱就像人的指纹一样，每个批次都有独特的缺陷分布特征，建立模式库后，系统能自动识别“老问题”，并给出解决方案，大大节省工程师的分析时间。
数据孤立是许多工厂面临的难题，检测数据、工艺参数、生产数据各自为政，工程师需要手动整理分析，效率低下且容易出错，如何打破这种局面?
在 TSV 深孔填充中，电化学沉积行为受电流密度、添加剂浓度、温度等因素影响，通过建立基于物理场的电化学沉积仿真模型，模拟不同工艺参数下的填充过程，生成理论上的“理想缺陷分布热力图”。
将实际检测热力图与仿真模型输出的理想热力图进行逐像素对比，自动识别偏差区域，例如，若实际热力图中中心区域空洞密度高于模型预测，则系统自动关联电镀电流分布数据，定位到阳极中心区域电流衰减问题，并触发参数调整指令。
检测系统与 MES、SPC 系统对接，将热力图分析结果直接写入工艺参数数据库，形成“检测-分析-调整-再检测”的闭环，工程师可通过统一界面查看热力图、模型预测及参数调整历史，彻底打破数据孤岛，实现全流程数据互联互通。
漏检和误检是检测工程师最担心的问题，漏掉一个微小空洞，可能导致整批产品报废;误判一个正常点，又会浪费大量复检时间，如何平衡检测精度与效率?
在热力图生成过程中，引入置信度指标，评估每个缺陷点的检测可靠性，例如，对于边缘区域或深孔底部等 X-Ray 信号衰减严重的区域，系统自动标记为“低置信度”，并触发二次检测(如更高分辨率的局部扫描或 SEM 验证)。
根据热力图的整体置信度分布，动态调整检测参数：
高置信度区域： 采用快速扫描模式，减少检测时间。
低置信度区域： 自动切换至精细扫描模式，并增加采样点密度，确保微小缺陷不被遗漏。
异常模式区域： 触发“一键优化”功能，自动调整检测程序中的阈值参数，降低误检率。
工程师无需手动调整每个批次的检测参数，系统根据热力图置信度自动优化，显著降低漏检误检率，同时提升检测效率。
小贴士： 自适应检测策略就像智能导航，在路况好的地方快速通过，在复杂路段减速慢行，既能保证检测速度，又能确保关键区域不被遗漏。
我是际诺斯公司的检测工程师，负责为一家国内先进封装企业提供 TSV 工艺验证服务，这家客户在 TSV 堆叠封装过程中遇到缺陷率偏高、工艺稳定性差的问题，导致产品良率下降，尤其在深孔填充环节出现系统性空洞，我们使用际诺斯 X-Ray 检测系统对整片晶圆进行全片扫描，生成 TSV 缺陷分布热力图，通过工艺指纹图谱模式库，我们快速识别出缺陷分布呈周期性环状，这指向电镀电流分布异常，接着我们结合电化学沉积模型进一步确认，阳极中心区域电流衰减是主因，同时种子层覆盖不均也造成部分区域填充不良，通过自适应检测策略，我们对低置信度区域进行二次扫描，确保无隐蔽空洞遗漏。
通过调整电镀工艺参数，缺陷率下降 35%，深孔填充合格率显著提升
工艺稳定性提升，设备参数波动减少 40%
实现检测数据与生产系统的互联互通，建立晶圆级封装中的铜互连质量追溯机制，漏检误检率降低 60%。
通过对 TSV 缺陷分布数据的深度挖掘与反向定位，能够有效识别并优化刻蚀、电镀等关键工艺环节，提升 TSV 堆叠封装的整体质量与可靠性，未来随着数据驱动技术的持续发展，TSV 工艺验证将更加精准、高效，助力半导体制造迈向智能制造新阶段，同时这也推动深孔填充、铜互连及晶圆级封装技术的协同进步。
