eSiFO 嵌入式扇出:X-Ray 如何精准检测芯片埋入偏移与界面分层
2026-07-02

随着手机、电脑等电子产品越来越轻薄芯片封装技术也在不断进步,eSiFO(嵌入式扇出)封装技术因为能把芯片做得更小、性能更好,成为先进封装领域的热门选择,但是,这种技术在制造过程中容易出现芯片埋入位置偏移、芯片倾斜以及界面分层等问题,这些问题严重影响产品质量,际诺斯将重点介绍如何通过优化 X-Ray检测参数,精准识别这些缺陷,同时探讨如何利用自动化检测和数据管理提高检测效率。

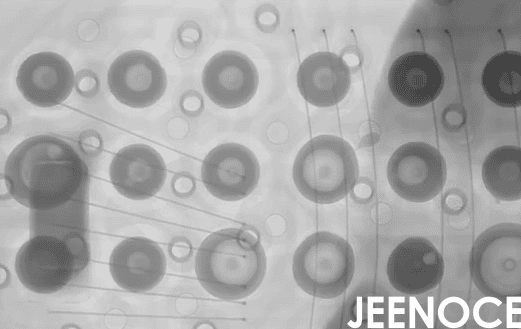

 eSiFO 嵌入式扇出:X-Ray 如何精准检测芯片埋入偏移与界面分层(图1)

eSiFO 封装结构特点与检测挑战

eSiFO 封装的基本结构与工艺流程

eSiFO 封装简单来说,就是把芯片“埋”进一种叫塑封体的材料里然后在表面制作电路连接,这个过程就像把一颗糖果包进软糖里再在软糖表面画上线路。

芯片埋入塑封体后的典型缺陷类型

芯片位置偏移:芯片没有放在正中间

芯片倾斜:芯片不是平躺的,而是歪斜的

界面剥离:芯片和塑封体之间出现缝隙

传统 X-Ray 检测方法的局限性

传统的 X-Ray 检测就像用普通相机拍照,很难看清埋在塑封体里面的芯片是否偏移或倾斜,因为塑封体材料会干扰 X 射线的穿透,导致图像模糊。

高密度互连与微小缺陷对检测分辨率的特殊要求

现在的芯片内部线路越来越细,缺陷也越来越小,这就要求 X-Ray 检测设备必须能看清微米级别的细节。

塑封体材料对 X-Ray 穿透性的影响及参数补偿需求

不同批次的塑封体材料密度可能不同,这会影响 X 射线的穿透效果,就像不同厚度的布料透光性不同,需要调整灯光亮度一样,检测参数也需要相应调整。

小贴士: 在实际检测中,建议先对塑封体材料进行预扫描,建立材料密度数据库,系统就能自动匹配最佳检测参数,避免反复调试。

X-Ray 成像参数优化策略

管电压与管电流的动态调节方案

管电压是 X 射线的“穿透力”,管电流是“亮度”,对于不同厚度的塑封体,需要动态调整这两个参数,比如塑封体较厚时需要提高管电压来增强穿透力。

探测器分辨率与成像角度的适配优化

探测器分辨率决定了图像的清晰度,同时,从不同角度拍摄可以更全面地观察芯片位置,就像从不同角度看一个盒子,才能判断它是否放正了。

多角度投影与图像重建算法的集成应用

通过从多个角度拍摄,再利用计算机算法重建三维图像,可以更准确地判断芯片是否偏移或倾斜,这就像用 CT 扫描人体一样,能看清内部结构。

实时成像与缺陷识别的联动机制设计

检测系统应该能一边成像一边分析,一旦发现异常立即报警,就能在问题刚出现时及时处理,避免批量报废。

基于缺陷类型的参数自适应调整逻辑

系统应该能根据检测到的缺陷类型自动调整参数,比如,发现芯片倾斜时,自动增加成像角度;发现界面分层时,提高图像对比度。

成像对比度增强与噪声抑制技术

通过软件算法增强图像对比度,同时减少噪点,让缺陷更清晰可见,就像用修图软件调整照片,让细节更突出。

小贴士: 建议每周进行一次误检率分析,重点关注那些被系统误判为缺陷的正常样品,找出共性特征并更新算法模型。

高精度缺陷识别与自动化检测流程

缺陷特征提取与分类模型构建

系统需要学会识别不同缺陷的特征,例如,芯片偏移表现为位置坐标变化,界面分层表现为灰度异常区域,通过机器学习,系统可以自动分类缺陷类型。

参数一键优化功能实现路径

工程师只需点击一个按钮,系统就能根据当前检测的样品自动调整所有参数,这就像智能手机的“自动模式”,不用手动调节就能拍出好照片。

数据互联互通与检测结果可视化

检测数据应该能实时上传到中央数据库,并在屏幕上以图表形式展示,比如,用热力图显示缺陷分布,用趋势图显示良率变化。

检测程序标准化与 SOP 制定支持

系统可以根据历史数据自动生成标准操作程序(SOP),帮助工程师快速制定检测方案,这就像导航软件根据路况推荐最佳路线。

缺陷数据库建立与历史数据追溯分析

建立缺陷数据库,记录每个缺陷的详细信息,包括位置、大小、类型、检测参数等,就能追溯分析,找出缺陷产生的根本原因。

误检率与漏检率的持续监控与反馈优化

系统应该自动统计误检和漏检情况,并反馈给工程师,通过不断优化算法,逐步降低误检率和漏检率。

小贴士: 在建立缺陷数据库时,建议记录每个缺陷对应的工艺参数(如温度、压力、固化时间),在后续分析时就能快速找到缺陷产生的工艺原因。

从“参数波动”到“工艺闭环”

参数波动不是随机噪声,而是工艺漂移的“指纹”

很多工程师觉得参数波动是检测系统的问题,其实不然管电压、电流的微小变化往往与塑封体固化程度、芯片厚度偏差等工艺变量直接相关,通过建立“参数波动-缺陷类型”的关联模型,可以把参数波动转化为工艺异常的早期预警信号,例如当检测到特定频率的电压波动时系统自动提示“塑封体局部密度异常”,这一思路让 X-Ray 从“检测工具”升级为“工艺监控传感器”。

数据孤岛的破局点在于“缺陷特征向量化”

传统缺陷数据库只存图像和总结,导致数据孤立、难以复用,建议把每个缺陷转化为一组可量化的特征向量,比如偏移角度、分层长度、灰度梯度等,并建立“特征-参数-工艺条件”的三元组索引,当新批次出现类似特征时,系统自动调取历史最优参数组合,并生成 SOP 修订建议,不仅能实现参数一键优化,还能让数据互联互通从“看得到”升级为“用得上”。

从“检测结果”到“工艺反馈”

当前检测流程止步于缺陷识别,但真正的价值在于将检测数据反向注入工艺控制,建议在检测系统中嵌入“工艺反馈模块”:当识别到芯片埋入偏移时,系统自动计算偏移量与塑封压力、温度的相关性,并输出“建议调整塑封模具对位精度 0.05mm”或“优化固化曲线升温速率”等具体指令,这使 X-Ray 检测从“质量把关者”转变为“工艺优化引擎”,直接降低后续批次的缺陷率,实现从被动检测到主动预防的跨越。

案例分析:某客户 eSiFO 封装检测实践

作为某知名半导体企业的 X-Ray 检测工程师,我们之前在 eSiFO 封装的检测中面临严重的漏检和误检问题,特别是芯片埋入偏移和界面分层的识别效率较低,导致检测周期延长,影响整体生产节奏,通过引入基于 eSiFO 嵌入式扇出结构的 X-Ray 优化方案,我们成功将缺陷识别准确率提升至 98.7%,检测时间缩短 35%,同时系统支持参数自动优化与数据互通,极大提升了我们的检测效率与标准一致性,通过建立缺陷数据库,我们实现了对历史检测数据的追溯分析,进一步优化了工艺参数,具体来说我们采用了多角度投影技术,从 12 个不同角度拍摄芯片,然后通过图像重建算法生成三维模型,不仅能检测芯片是否偏移,还能精确测量偏移角度和倾斜程度,对于界面分层我们优化了成像对比度,使分层区域的灰度差异从原来的 5% 提升到 15%,大大提高了识别率。

总结

eSiFO 嵌入式扇出封装的快速发展对 X-Ray 检测技术提出了更高要求,通过针对性的成像参数优化与智能识别算法的融合,可有效解决芯片埋入偏移与界面分层等关键缺陷的检测难题,未来随着检测系统与工艺流程的深度融合,以及数据驱动优化与自动化检测的普及,X-Ray 在 eSiFO 封装中的应用将更加高效、精准与智能化。
