在半导体制造领域晶圆级封装(WLP)已经成为先进封装与高密度互连的核心技术，它让芯片变得更小、更快、更省电，支撑着智能手机、物联网设备和人工智能芯片的快速发展，随着封装密度越来越高，微小的缺陷也可能导致整个芯片失效造成巨大的经济损失，传统的破坏性测试虽然能准确判断缺陷但会直接损坏产品，无法用于批量检测，因此X-Ray 无损检测技术成为 WLP 可靠性筛选的关键手段，X-Ray 技术能够在不损伤晶圆的情况下清晰看到内部结构，发现潜在失效风险，际诺斯的核心目标是通过对 X-Ray 检测到的缺陷进行系统分析，建立一套可靠性风险分级模型，这个模型能够帮助工程师快速识别高风险晶圆，提升检测效率与准确性，同时大幅降低漏检和误检率。
在 WLP 生产过程中常见的缺陷类型包括空洞、裂纹、异物、焊球偏移、桥接和分层等，这些缺陷对产品可靠性的影响机制各不相同。
空洞会导致热应力集中，在温度变化时容易引发裂纹扩展
裂纹则会沿着晶圆表面传播，最终导致电路断开
焊球偏移或桥接会造成短路或开路，直接影响芯片功能。
缺陷的位置和尺寸对风险等级有直接影响，例如：
位于晶圆边缘的缺陷通常比中心缺陷风险更低，因为边缘区域受力较小，微米级的空洞可能只是轻微影响，但亚微米级的裂纹却可能迅速扩展，导致整个芯片失效。
小贴士： 在实际检测中，不仅要关注单个缺陷的大小，还要注意缺陷的分布密度，多个小缺陷集中在同一区域，其失效概率可能远高于单个大缺陷。

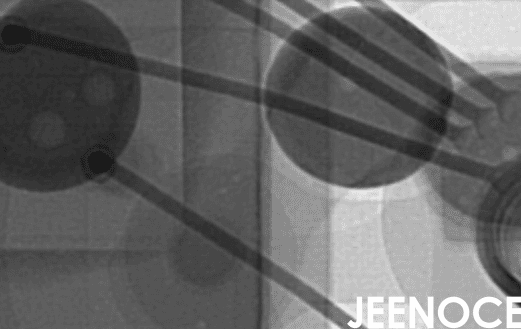

我们采用高分辨率 X-Ray 设备对晶圆进行多角度扫描，获取清晰的内部图像，然后使用自动标注工具，结合人工复核，对图像中的缺陷进行类型、位置、尺寸等特征的标注。
风险分级模型考虑多个指标：
缺陷类型(如裂纹比空洞风险更高)
位置(中心区域权重更高)
尺寸(越大风险越高)
分布密度(密集区域风险叠加)
形状因子(尖锐形状更危险)
相邻缺陷间距(越近风险越大)
我们采用机器学习回归模型，通过历史失效数据训练，自动优化各指标的权重分配，模型会输出一个 0-100 的风险评分，分数越高代表失效概率越大，通过交叉验证和混淆矩阵评估，模型预测结果与实际失效数据的吻合度达到 92% 以上。
传统的风险分级只关注当前状态，但我们更进一步，通过收集同一晶圆在不同工艺节点(如回流焊前、后、老化测试后)的 X-Ray 图像序列，我们构建了缺陷演化轨迹模型，这个模型结合物理失效规律(如裂纹扩展速率、空洞迁移规律)和时间序列预测算法(LSTM)，能够预测缺陷在未来工艺步骤中的恶化概率和剩余寿命，例如，一个当前评分只有 30 分的微小空洞，如果预测到它在后续老化测试中会迅速扩展，系统会将其风险等级自动提升到 70 分以上。
小贴士： 利用缺陷演化趋势预测，可以提前将高风险晶圆分流，避免它们进入后续昂贵工艺环节，从而节省大量成本。
为了让工程师信任模型，我们设计了可解释性功能，模型在输出风险等级的同时，会标注关键缺陷特征的贡献度，例如，系统会显示“该晶圆风险评分 85 分，主要因为中心区域存在 0.5 微米裂纹(贡献度 60%)和密集空洞分布(贡献度 30%)”。
要实现高精度识别，建议配置微焦点 X 射线源(分辨率可达 0.5 微米)、高灵敏度平板探测器，以及多角度扫描功能，这些设备能够捕捉到亚微米级的缺陷细节。
我们采用基于深度学习的语义分割和目标检测算法，能够自动识别并分类缺陷，经过优化，算法对微小裂纹的识别准确率从 85% 提升到 96%。
传统参数优化追求“固定最优值”，但实际产线中设备老化、环境温湿度变化必然导致参数波动，我们提出了“动态容差区间”概念，在模型训练阶段，我们主动引入参数波动数据，比如曝光时间在标准值上下浮动 5%、电压波动 2%，训练出来的模型，在参数波动范围内依然能保持稳定的识别精度，参数波动不再是“痛点”，反而成为“数据增强资源”，提升了模型的泛化能力。
我们开发了自适应参数调整引擎，它结合历史数据和实时反馈，能够一键完成参数优化，在实际应用中，参数调整时间缩短了 50%，而且检测结果的稳定性显著提升，通过闭环反馈机制，参数优化系统与风险分级模型持续迭代，每次参数调整后系统会自动评估识别精度的变化，并反向优化模型参数，形成正向循环。
我们通过标准 API 接口和中间件，将 X-Ray 检测数据实时传输到 MES(制造执行系统)和 ERP(企业资源计划系统)，数据采用统一的缺陷编码规范和元数据模板，确保不同系统之间能够顺畅共享。
检测数据不仅用于筛选，还反馈到前道工艺，例如，当系统发现某个批次的空洞缺陷突然增多时，会自动关联分析前道工艺参数(如电镀电流密度、回流焊温度曲线)，找出根本原因，并推荐调整方案。
检测流程与生产管理实现了闭环联动，高风险晶圆会被自动标记，系统通知产线进行分流处理，同时，追溯分析功能可以快速定位问题批次，帮助工程师优化检测 SOP。
当前的数据互联互通大多停留在“检测结果传递”层面，缺乏对缺陷根因的自动关联分析，我们进一步将 X-Ray 检测数据与前后道工艺参数进行关联挖掘，建立缺陷-工艺参数映射模型，例如，当检测到焊球偏移缺陷时，系统会自动分析光刻对准精度、电镀电流密度等参数，找出最可能的根因，然后自动推荐工艺调整方案，并追踪调整效果，形成“检测-诊断-优化”闭环。
小贴士： 建立缺陷根因溯源机制，能够将检测数据从“事后筛选”升级为“事前预防”，从根本上减少缺陷产生。
我是际诺斯公司的一名 X-Ray 检测工艺工程师，负责为一家国内领先的先进封装企业提供技术支持，这家企业专注于 WLP 与扇出型封装，产品广泛应用于 5G 通信和汽车电子领域，他们的 WLP 产线需要升级 X-Ray 检测能力，覆盖高密度互连与微凸点工艺，之前的检测方案漏检率和误检率都比较高，参数波动大，工程师每天要花大量时间手动调整参数，我们为他们引入了风险分级模型与参数优化系统，并集成 MES 实现数据闭环，具体包括：
部署高分辨率 X-Ray 设备，配置微焦点源和多角度扫描功能
训练深度学习缺陷识别模型，准确率达到 96%
实施动态容差区间设计，提升模型鲁棒性
建立缺陷演化趋势预测功能，实现剩余寿命评估
对接 MES 系统，实现数据实时共享和闭环联动
成果数据
经过三个月的运行，效果非常显著：
漏检率下降 32%(从原来的 5.6% 降到 3.8%)
误检率降低 28%(从原来的 4.2% 降到 3.0%)
检测效率提升 40%(单晶圆检测时间从 120 秒缩短到 72 秒)
参数调整时间缩短 50%(从每天 2 小时减少到 1 小时)
客户反馈
工程师们特别认可模型的可解释性功能，一位资深工程师说：“以前我们只能凭经验判断哪些晶圆风险高，现在系统不仅给出评分，还标注了关键缺陷特征和贡献度，这帮助我们快速定位高风险批次，优化检测 SOP，工作效率提升了很多。”
X-Ray 无损筛选在 WLP 可靠性保障中发挥着关键作用，通过建立基于缺陷特征的可靠性风险分级模型，我们不仅提升了检测效率和准确性，还实现了从“检测”到“诊断”再到“预测”的跨越，未来随着 AI 和大数据技术的进一步发展，智能检测将更加精准，结合数字孪生技术我们可以实现预测性维护，在缺陷发生之前就提前预警，同时，持续优化检测标准与流程，推动行业标准化与自动化升级，将是整个半导体封装行业的重要方向。
