在先进半导体制造领域晶圆级封装技术已成为推动芯片性能提升的重要力量，随着3D IC和先进封装技术的快速发展混合键合技术因其能够实现超高密度互连而受到广泛关注，这项技术在带来性能突破的同时，也带来了前所未有的检测挑战，铜-铜键合界面中的纳米级缺陷，如空洞和剥离，直接影响着芯片的可靠性与良率，X-Ray检测技术凭借其独特的穿透能力，成为识别这些隐蔽缺陷的核心手段，作为一名长期从事X-Ray检测的工艺工程师我深知每一次参数调整、每一个缺陷识别，都关系到最终产品的质量，际诺斯从工艺工程师视角详解晶圆级混合键合检测中铜-铜界面空洞与剥离的识别方法。
在铜-铜键合界面中，空洞和剥离是最常见的两类缺陷，空洞就像微小的气泡被困在键合层中，而剥离则是界面局部脱离的现象，这些纳米级缺陷对器件性能的影响不容忽视，例如：
空洞会导致电阻增加和热失效
剥离可能引发界面分层和短路风险
小贴士：在制定检测标准时，建议将空洞直径大于50纳米、剥离长度超过100纳米的缺陷列为重点关注对象。
光学检测和扫描电子显微镜虽然精度高，但在穿透深度方面存在明显不足，对于多层堆叠结构中的内部界面，这些方法往往难以准确识别，这也是为什么高分辨率3D X-Ray检测技术越来越受到重视。
空洞与剥离并非孤立出现的缺陷，通过分析空洞的分布模式，比如是边缘密集还是中心聚集，以及剥离的形态特征，比如连续带状还是点状，我们可以反向推断工艺偏差的来源，例如：
键合温度梯度不均匀可能导致边缘空洞增多
表面粗糙度过大则容易引发剥离
这种从“事后判定”升级为“事前预防”的思路，正是工艺溯源的核心价值。

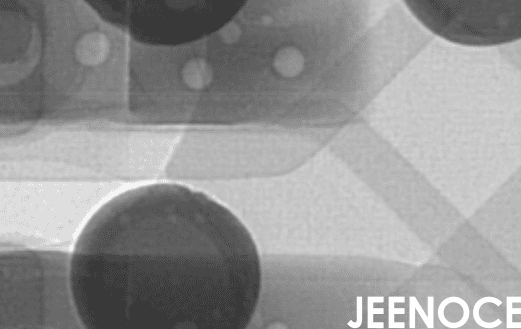

高分辨率3D X-Ray检测系统利用X射线的穿透能力，结合三维重建算法能够清晰地呈现芯片内部的结构，对于铜-铜键合界面的纳米级缺陷这种技术具有独特的优势。
在实际应用中，微凸点的形貌与界面空洞之间存在密切关联，通过3D X-Ray同时检测微凸点和键合界面，可以更全面地评估键合质量，特别是在多层堆叠结构中，3D X-Ray的穿透优势更加明显。
小贴士：在设置检测参数时，建议先对标准样品进行扫描，建立基准对比度阈值，可以有效避免因参数波动导致的误判。
参数波动是检测过程中的一大隐患，电压、电流、曝光时间的微小变化，不仅可能导致漏检，还可能引入“伪缺陷”信号，这些伪缺陷会让工程师陷入误判循环，浪费大量时间，为了解决这个问题，我们引入了“动态信噪比校准”策略，通过将参数优化与缺陷特征库实时匹配，可以消除误检的根源，简单来说就是让检测系统学会区分真正的缺陷和噪声信号。
在际诺斯公司的实践中，我们开发了一套智能参数优化系统，这套系统能够根据样品特性自动调整检测参数，实现一键优化，这不仅提升了检测效率，还保证了结果的一致性，基于历史检测数据建立缺陷模型，可以实现键合质量的预测，当检测到异常趋势时，系统会实时反馈，帮助工程师及时调整工艺参数，降低漏检率。
数据互联互通的终极目标不是共享报表，而是将检测数据转化为工艺调整的“决策指令”，
我们建立了“缺陷-工艺参数-良率”三元知识图谱，通过图神经网络自动挖掘空洞与剥离和上游工艺的隐藏关联，例如，当检测发现特定类型的空洞增多时，系统不仅会调整检测参数，还会反向建议工艺修正参数，比如调整CMP平坦度或电镀均匀性，这种工艺闭环的思路，让检测从被动发现问题转变为主动预防问题。
我是际诺斯公司的一名工艺工程师，负责为一家全球领先的先进封装企业提供检测解决方案，这家客户主要生产3D IC产品，混合键合界面的缺陷识别一直是他们的痛点，客户面临的主要问题是漏检率高，特别是对于纳米级的空洞和剥离缺陷，传统检测方法无法满足要求，而高精度检测又面临参数波动大、数据孤立的困境，我们为客户部署了高分辨率3D X-Ray检测系统，并配套了智能参数优化模块，系统能够自动识别缺陷类型，并通过知识图谱提供工艺调整建议。
实施效果
经过三个月的调试和优化，效果显著：
缺陷识别准确率提升至98.7%
检测时间缩短40%
参数波动减少65%
客户反馈说，检测标准更容易制定了，SOP也更加稳定，更重要的是，3D IC封装的良率提升了约12%，新产品导入周期缩短了30%。
小贴士：在部署新检测系统时，建议先进行为期两周的参数校准和缺陷特征库建立，可以确保系统从一开始就处于最佳工作状态。
深度学习在空洞与剥离识别中的应用前景广阔，通过训练神经网络，可以实现检测流程的无人化和实时监控，未来AI将能够自动识别缺陷类型，并给出置信度评分，AI不会取代工程师但会重新定义我们的核心能力，未来的工艺工程师需要掌握“缺陷语义学”，即理解空洞的尺寸分布、剥离的扩展速率等特征如何映射到工艺窗口的边界，我建议建立“缺陷-工艺词典”，使AI检测结果能够直接输出工艺调整建议，比如“升温5摄氏度”或“增加压力2%”，而不仅仅是报告缺陷坐标，这种“人机协同翻译”模式将极大提升工作效率。
晶圆级封装中混合键合质量的重要性不言而喻，高精度X-Ray检测技术不仅帮助我们识别纳米级缺陷，更推动了整个工艺水平的提升，通过参数优化、数据互联和AI辅助，我们能够为行业提供可靠、高效、可扩展的检测方案，作为工艺工程师我们的目标始终是让每一颗芯片都达到最佳性能，而先进的检测技术，正是实现这一目标的关键工具。
