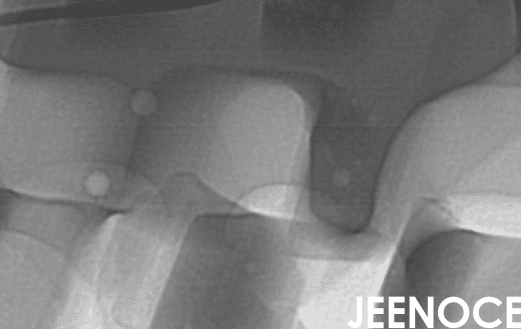

BGA封装广泛应用于手机、电脑和汽车芯片中一个芯片上可能有几百个焊球，任何一个出问题整块板子就可能报废，我们的X-Ray检测设备能拍出焊球的内部结构，但过去这些数据只是用来判断合格或不合格，其实，每个焊球的形状、大小、位置偏差，都像人的指纹一样独特，我称之为“工艺指纹”，今天际诺斯将通过真实案例分享如何从“缺陷检测”升级到“工艺指纹”分析，用大数据预测封装良率。
常见的焊球缺陷包括空洞、偏移、桥接和虚焊，这些缺陷并不是随机出现的，例如，我们发现角落的焊球更容易出现空洞，而边缘的焊球更容易发生偏移，这是为什么?因为在回流焊过程中，温度在PCB上分布不均，角落散热快，温度低，导致焊膏熔化不充分，这就引出了我的第二个观点：缺陷具有“空间记忆效应”，也就是说，缺陷会集中在特定的焊球位置上，比如PCB的四角或芯片的边缘，我们使用了一种叫DBSCAN的空间聚类算法，把缺陷位置绘制成地图，结果发现，80%的虚焊都集中在四角，这就像犯罪现场，凶手(参数波动)总在同一个地方作案。
小贴士： 看到缺陷时不要只关注单个焊球，把缺陷位置标在PCB图纸上看看是否具有规律性，如果有那可能是工艺参数的问题，而不是焊球本身。
有了这些规律后，我们开始建立预测模型，第一步是数据采集，我们每天从X-Ray检测机中导出几万张焊球图像，并提取每个焊球的形态特征，如直径、圆度、空洞率、偏移量和共面性，这些特征构成了我们的特征工程，接下来我们选择随机森林模型进行训练，为什么选它?因为随机森林可以处理大量特征，并且能告诉我们哪些特征最重要，训练数据来自过去一年的生产记录，包括每个批次的工艺参数(如温度、压力、焊膏量)和对应的良率，模型学习后可以根据当前批次的焊球形态预测最终的良率，但光预测良率还不够，我们还想知道这些焊球能用多久，因此我们引入了焊点寿命预测模型，例如空洞率超过5%且位于边缘的焊球，在温度循环测试中寿命会减少30%，这就是“缺陷-参数-寿命”的三元因果网络，我们用结构方程模型将这三者连接起来，发现调整回流焊温度曲线比单纯减少空洞率更能延长寿命。
小贴士： 在建模时，不要只关注良率，加入焊点寿命的考量，你会发现优化优先级完全不同，比如，减少边缘焊球的空洞，比减少中间焊球的空洞更重要。
模型建好了如何应用呢?我们做了两件事：参数自动优化和异常预警，先说预警，以前我们设定固定阈值，比如空洞率超过5%就报警，但不同批次的产品，工艺窗口不同，比如手机芯片的焊球小，空洞率3%就可能出问题;而汽车芯片的焊球大，空洞率8%仍可接受，因此，我们为每个产品批次生成动态预警阈值，称为“工艺指纹”基线，当焊球形态偏离基线时系统自动触发参数微调，比如如果发现四角焊球的空洞率上升，系统就会建议提高回流焊预热区的温度，再说优化我们将因果模型嵌入MES(制造执行系统)，当检测到特定缺陷组合(如边缘焊球空洞+偏移)，系统会自动推送参数调整建议到工程师手机，工程师点击确认后产线就自动调整温度曲线，整个过程不到一分钟，实现了“一键优化”的闭环。
去年我们为一家汽车芯片客户进行了改造，他们使用BGA封装但一直存在虚焊和桥接问题，产线工程师每天手动调整参数，但良率只有92%，误检率高达15%，我们分析了缺陷的空间分布，使用DBSCAN算法后发现80%的虚焊集中在PCB四角，这验证了“空间记忆效应”，接着，我们调整了回流焊温度曲线：四角区域温度提高5度，中间区域降低2度，结果虚焊率下降45%，从每万颗焊球120个降至66个，第二步是建立良率预测模型，我们用过去半年的数据训练模型，上线后能提前2小时预测良率波动，有一次模型预测良率会从95%降到88%，我们及时发现是焊膏黏度变化，调整后保住了94%的良率，实施半年后良率从92%提升至97.5%，误检率从15%降至3%，工艺工程师老张表示：“以前我每天花4小时调参数，现在系统自动调，我只需要看报告。”
小贴士： 如果你也遇到虚焊集中在角落的问题，可以尝试调整温度曲线，记住先分析缺陷位置再动手调参数。
数据挖掘不能孤立进行，我们把检测数据接入了MES和ERP系统，例如X-Ray检测机每拍一张图，数据就会自动上传到MES，MES中的SPC控制图实时显示焊球形态的波动，一旦某个参数(如焊球高度)偏离基线，系统就会自动报警，更厉害的是，三元因果网络与MES联动，当检测到“边缘焊球空洞率>5%且偏移>10微米”时系统会自动推送参数调整建议给工艺工程师，例如建议提高预热区温度3度，降低冷却速率5%，工程师点击确认后产线就自动执行，数据孤岛被打破，检测和工艺真正实现一体化。
未来我希望实现“工艺自愈”，即检测数据不仅预测良率，还能通过因果网络自动触发参数补偿，例如发现焊球形态偏离基线，系统自动调整温度、压力，整个过程无需人工干预，这就像汽车的自适应巡航，不需要你踩油门车自己就能跑，对各位工艺工程师我的建议是别把检测数据当废纸，每个焊球的微小变化都是工艺的“心跳”，学会倾听这个心跳你就能让良率跳得更高。
