SiP(系统级封装)产品将射频芯片、存储芯片、传感器等不同功能的芯片组合在一起就像搭积木一样，这些产品广泛用于手机、汽车电子和物联网设备中，随着 SiP 产品越来越复杂，封装形式也多种多样比如 BGA(球栅阵列)、QFN(方形扁平无引脚封装)、LGA(栅格阵列封装)，我们每天要面对几十甚至上百种不同型号的产品，每种产品的检测参数都需要单独设置，以前每次换线调试需要近两个小时，而且不同工程师调出的参数不一致，导致漏检和误检问题一直存在，行业对高精度检测和快速换线的需求日益迫切，我们需要一种更智能的方法让检测设备能自动识别产品型号，快速调用合适的参数，同时保证检测结果的准确性，今天际诺斯将分享我们是如何通过“参数模板库”和Xray检测技术，实现 100 多种型号的快速换线调试。
在实际工作中工程师经常遇到几个非常棘手的问题：
检测参数波动大：不同工程师对同一款产品，调出的参数可能相差 30% 以上，例如有的工程师把阈值设得太高，导致漏检，有的设得太低又引发大量误报，这种“人因噪声”是参数波动的主要原因。
小贴士：我们引入了“参数一致性指数”，用来监控每次调试的参数是否在合理范围内，如果指数低于 90%，系统会自动提醒工程师检查参数设置，从源头上减少人为误差。
多型号切换耗时长：以前换线平均需要 2 小时，包括手动调整 X-Ray 检测的电压、电流、增益等参数，还要反复测试样品，如果一天换线 5 次光调试就占用了 10 小时，生产效率低下。
数据孤岛严重：检测结果保存在各自的电脑中无法共享，工艺工程师想分析良率数据必须一个个拷贝非常麻烦，而且检测参数和工艺参数之间没有关联，难以找到影响良率的真正原因。
为了解决这些问题，我们决定搭建一个参数模板库，这个模板库不是简单的复制粘贴，而是按照“器件组合 + 封装形式”进行分类，例如，射频芯片和存储芯片组合的 SiP 产品，我们单独建立一个模板;传感器和 MCU 组合的，再建一个模板，同时，也要考虑封装形式，比如 BGA 和 QFN 的参数设置完全不同。
小贴士：模板库里还嵌入了“工艺容差模型”，例如同一款 BGA 封装产品，不同批次的焊球直径可能有 5% 的偏差，模板会自动计算当前批次和模板基准的偏移量，动态调整空洞检测的灵敏度，避免因材料波动导致误检，这个模板库支持灵活扩展，如果遇到新型封装工艺或新材料，可以快速添加新模板，并保留版本记录，，检测程序就能自动适配，换线调试时间从原来的 2 小时缩短到 15 分钟以内。

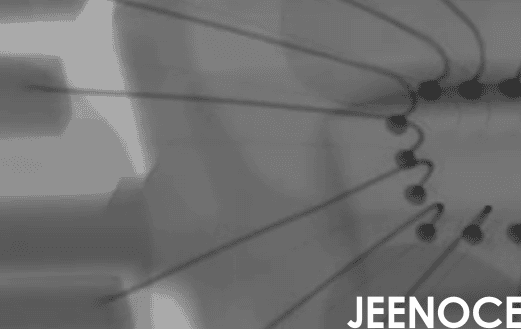

有了模板库，我们还需要一个智能识别系统，当产品型号被扫描后，系统会自动匹配对应的参数模板，同时，X-Ray 检测设备会实时分析图像特征，进行自适应校准，一键优化功能特别实用，系统根据产品型号，自动识别“关键缺陷类型”，例如，射频模块对空洞敏感，而传感器模块对裂纹更敏感，一键优化时，系统优先优化空洞检测参数，将灵敏度调至最高，同时降低对非关键裂纹的误报阈值。
小贴士：我们还在系统里设置了“缺陷类型优先级排序”逻辑，例如，对于射频 + 存储组合的产品，系统会将空洞检测的权重设为最高，裂纹检测的权重降低，，检测效率提升了 30%，误报率明显下降。
检测数据不再孤立，所有检测结果统一存储在服务器上，工艺工程师可以随时调取分析，系统还支持与 MES(制造执行系统)和 ERP(企业资源计划系统)对接，实现全流程协同，例如，当检测发现某个批次的空洞率偏高时，系统会自动通知工艺工程师，并关联到对应的工艺参数，帮助快速定位问题，这种数据互联互通不仅提升了良率分析效率，也为后续的工艺优化提供了基础支撑。
我们服务的客户是一家国内领先的半导体制造企业，年产量超过 500 万片 SiP 产品，涉及射频、存储、传感器等多种器件组合，封装形式包括 BGA、QFN、LGA 等，以前，他们每次换线调试平均需要 2 小时，漏检率和误检率波动大，部署我们的参数模板库后，换线调试时间缩短到 15 分钟以内，检测程序自动适配，具体数据如下：
漏检率下降了 40%
误检率下降了 35%
检测一致性显著提升，良率稳步提高
客户工程师反馈说：“以前换线调试是最大的瓶颈，现在一键搞定，效率提升了好几倍，而且数据互联互通后，我们分析良率问题也方便多了。”
SiP 检测正在从人工调试向自动化、智能化方向发展，通过参数模板库、一键优化和数据互联互通，我们成功解决了参数波动大、换线调试慢、数据孤岛等核心痛点，未来，我们计划引入 AI 算法和深度学习技术，让系统能够自动识别更复杂的缺陷类型，并实时优化检测参数，相信在不久的将来，SiP 检测将实现更高精度的缺陷识别和工艺优化，助力企业降本增效，应对多型号快速换线的挑战。
