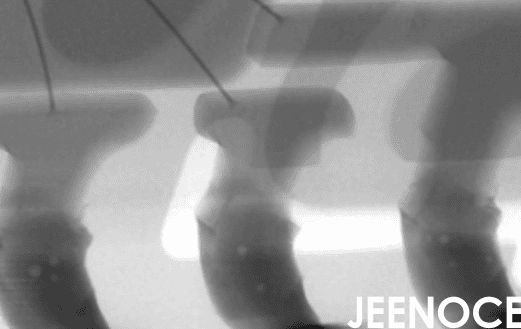

近年来SiP(系统级封装)技术发展迅速，它将芯片、01005电容、电感、电阻、连接器等不同类型的器件集成在一个小封装中，这种设计让产品更小巧、功能更强，但也给检测带来了巨大挑战，这些器件材质各异，例如，芯片是硅材料，X射线设备穿透均匀，成像清晰，而电容、电感、电阻含有金属和陶瓷，X射线吸收不均，容易产生伪影，连接器则多为铜合金或镀层材料，X射线吸收弱，对比度低，成像模糊，传统的固定功率扫描方式难以应对这些差异，要么芯片看得清楚，但无源器件图像模糊;要么无源器件清晰，但连接器又看不清，漏检和误检频繁发生，工艺工程师常常需要反复调试参数，效率低下，今天际诺斯将分享如何通过“分区域变功率扫描”技术，实现芯片、无源器件和连接器的全面缺陷检测。
不同材质对X射线的吸收能力不同，例如：芯片主要由硅构成，X射线穿透均匀，成像清晰，01005电容、电感、电阻中含有金属和陶瓷成分，X射线吸收不均，容易出现伪影，连接器多为铜合金或镀层材料，X射线吸收较弱，对比度低，成像困难。
由于材质差异检测参数难以统一设置，固定功率扫描无法满足所有器件的成像需求，这导致图像对比度不稳定，焊点空洞、虚焊等微小缺陷容易被背景噪声掩盖。
参数调试的“试错成本”被严重低估，每次手动调整功率和曝光时间，不仅耗时还缺乏实时反馈容易做无用功，
数据孤岛效应阻碍了缺陷根因分析，检测数据、工艺参数、生产批次信息分散管理，难以关联分析，影响问题定位和解决效率。
针对SiP内部结构复杂的问题，我们设计了一种“分区域变功率扫描”策略，具体做法是：
将SiP内部按材质划分为几个区域，如芯片区、无源器件区、连接器区，每个区域采用不同的X射线功率和曝光时间，这种方法类似于根据不同衣物材质选择合适的洗衣模式，确保每个区域都能获得最佳成像效果。
仅仅分区还不够还需要动态调节功率，我们引入智能算法，根据实时图像对比度自动调整扫描参数，例如：芯片区使用低功率避免过曝，无源器件区使用中功率减少伪影，连接器区使用高功率提升对比度，可以确保每个区域都清晰可见，微小缺陷也能被准确识别。
参数一键优化的核心不是“预设”，而是“自学习”，传统参数库只能覆盖已知产品，难以适应快速迭代的设计，我们的系统基于历史检测数据，利用机器学习模型自动生成推荐参数组合，工程师只需点击“优化”，系统即可给出最佳参数，并实时反馈效果，这种方式使工程师从“调参员”转变为“策略制定者”，大幅提升效率。
检测数据不能孤立存在，我们将X-Ray图像、检测结果、缺陷分类等信息集中存储，并与MES(制造执行系统)、SPC(统计过程控制)系统对接，可以提高生产透明度，便于快速定位问题环节。
基于分区域变功率扫描策略，我们制定了通用检测SOP(标准作业程序)，无论产品如何变化，检测流程都可控、可重复，人为误差大大降低。
我们建立了焊点空洞、虚焊、桥接等缺陷的自动分类模型，并将其与上游工艺参数(如回流焊温度曲线、贴片压力)进行关联，一旦发现缺陷，就能快速定位根本原因，实现从“被动检出”到“主动预防”的转变。
一家国内领先的SiP产品制造企业，年产能超过50万片，其产品中包含芯片、01005电容、电感、电阻等多种器件，但传统X-Ray检测存在严重的漏检和误检问题，缺陷检出率不到95%，检测参数需频繁手动调整，效率低、一致性差，数据也孤立，无法与生产系统联动，我们为其部署了际诺斯的X-Ray分区域变功率扫描方案，配合智能参数优化和数据互通平台。实施后，缺陷检出率提升至99.8%，达到行业领先水平，检测效率提升了30%，人工干预减少了60%，检测数据无缝对接MES系统，生产透明度显著提高，焊点空洞、虚焊等关键缺陷的识别准确率明显提升，最显著的变化是新产品导入阶段的参数调试周期从平均3天缩短到4小时，工程师终于可以从“调参”中解放出来，专注于更有价值的工艺优化工作。
SiP多器件混装结构对X-Ray检测提出了更高要求，但通过分区域变功率扫描策略，结合智能化参数优化和数据互联互通，我们可以实现高精度、全类型缺陷识别，未来，随着AI算法和自动化技术的发展，X-Ray检测将在系统级封装领域发挥更大作用，作为工艺工程师，我们终于可以更专注于创新和优化，而不是重复性的参数调试。
