微焦点 X-Ray 技术:实现纳米级分辨率成像
2026-05-26

在半导体行业芯片的尺寸越来越小,封装也越来越密集,这使得检测的难度不断上升,过去几十微米的缺陷可能不会影响使用,但现在纳米级别的微小瑕疵就可能导致整个芯片报废,这对检测设备提出了更高的要求,X-Ray 检测设备就像给芯片拍“X光片”可以看清内部结构,它是先进封装中不可或缺的“眼睛”,而微焦点 X-Ray 技术,则让这双“眼睛”的视力达到了纳米级别,它不仅能发现微小的缺陷,还能在温度变化和机器振动等干扰下保持稳定的检测结果,这就是所谓的“参数韧性”,今天际诺斯就来聊聊半导体xray检测设备中的微焦点技术,看看它是如何实现纳米级分辨率成像的。

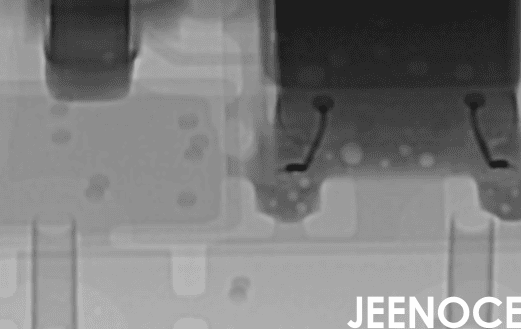

微焦点 X-Ray 技术:实现纳米级分辨率成像对比不同焦点尺寸的成像效果,讲解 5μm 以下微焦点技术在先进封装检测中的不可替代性,帮助选择合适的设备分辨率。(图1)

微焦点 X-Ray 技术原理概述

微焦点 X-Ray 的工作原理并不复杂,它通过一个极小的“焦点”发射 X 射线,穿透样品后,在探测器上形成图像,焦点越小,图像越清晰,这就像用细笔尖画线比粗笔尖更精细一样,我们来看不同焦点尺寸的成像效果:

50μm 焦点:适合检测较大的焊点或空洞,但看不清细微裂纹。

20μm 焦点:能发现一些微小缺陷,但对于纳米级问题还是不够。

5μm 以下焦点:这才是实现“纳米级分辨率”的关键,它能清晰分辨出几微米的空洞、裂纹和分层。

这里有一个关键点:X射线成像系统中焦点尺寸直接影响图像对比度和空间分辨率,焦点越小图像越清晰,但 X 射线强度也会下降导致信噪比降低,因此,我们需要在“分辨率”和“信噪比”之间找到平衡点,这就是所谓的“帕累托最优”,微焦点技术通过动态调节焦点尺寸和放大倍率,实现了这种平衡。

小贴士: 选择设备时,不要只看焦点尺寸,还要看它在实际检测中的信噪比表现,一个 5μm 焦点但信噪比差的设备,可能不如一个 10μm 焦点但信噪比好的设备。

5μm 以下微焦点技术在先进封装检测中的优势

对于先进封装比如高密度 BGA、3D 堆叠等,内部结构非常复杂,缺陷往往只有几微米,5μm 以下的微焦点技术在的场景中具有明显优势:

高分辨率成像:能够识别纳米级的空洞、裂纹和分层,满足最严苛的检测需求,

降低漏检误检:传统设备可能漏掉微小缺陷,而微焦点技术能清晰呈现,大幅降低漏检率,

支持复杂结构:多层堆叠封装中,微焦点技术能穿透多层,看清每一层的内部情况,

更厉害的是微焦点技术还能与自动缺陷识别(ADR) 结合,实现实时检测和缺陷分类,以前,工程师需要盯着屏幕找缺陷,现在,设备能自动识别,并判断是空洞、裂纹还是分层,这就是“缺陷语义化”,它把模糊的“这里有问题”变成了清晰的“这里有一个 3μm 的空洞”,大大减少了人工误判。

小贴士: 如果你的产品经常出现“误检率高”的问题,可以试试带深度学习功能的微焦点设备,它能自动学习缺陷特征,减少误报。

参数优化与数据互联互通的实现

对于工艺工程师来说最头疼的问题之一就是参数波动大,每次换产品都要重新调参数,微焦点 X-Ray 设备通过自动化参数调节,解决了这个问题设备能自动调整焦点尺寸、曝光时间等参数,实现“一键优化”,同时它还能与生产执行系统(MES) 对接,实现检测数据管理和数据追溯,每次检测的数据都标准化存储,方便后续分析,更先进的是,设备还能实现“参数自进化”,它通过持续采集检测数据,建立焦点尺寸、曝光时间与缺陷检出率的关联模型,自动优化参数,比如发现某个参数组合下缺陷检出率更高,设备就会自动调整,形成闭环的工艺知识库,即使换新产品,参数设置时间也能从 2 小时缩短到 5 分钟。

小贴士: 选择设备时,一定要问清楚它是否支持与 MES 系统对接,数据孤岛是智能制造的大忌。

案例分析:际诺斯客户应用实践

我是某国内领先半导体封装企业的工艺工程师,负责 BGA 封装产品的 X-Ray 检测,我们生产的高密度 BGA 产品,焊点间距只有 0.3mm,内部空洞要求小于 5μm,传统 X-Ray 设备根本看不清,漏检率高达 15%,误检率也超过 10%,严重影响产能,后来,我们引入了际诺斯提供的 5μm 微焦点半导体xray检测设备,这套设备不仅焦点小,还集成了图像增强算法和自动化检测流程,实施效果如下:

缺陷识别准确率提升至 99.8%:以前漏掉的微小空洞,现在都能清晰识别。

检测效率提高 30%:自动化流程减少了人工干预,每片产品的检测时间从 3 分钟缩短到 2 分钟。

参数一键优化:换新产品时,设备自动调参,从原来的 2 小时缩短到 5 分钟。

数据无缝对接:检测数据直接上传到 MES 系统,实现全流程追溯。

更让我惊喜的是通过图像增强算法,误报率从 10% 降到了 1% 以下,检测吞吐量提升了 30%,这套设备真正解决了我们的痛点。

总结

微焦点 X-Ray 技术,特别是 5μm 以下焦点尺寸的设备,已经成为先进封装检测不可或缺的核心工具,它不仅能实现纳米级分辨率成像,还能通过自动化参数调节和数据互联互通,提升整体检测效能,未来,微焦点技术将从“检测工具”进化为“工艺优化引擎”,通过焦点尺寸的动态调节和数据闭环,它可以直接参与封装工艺的实时调整,实现“检测即优化”的智能制造范式,选择半导体xray检测设备时,建议综合考虑焦点尺寸、图像质量和系统集成能力,找到高精度与高效率的最佳平衡点。
