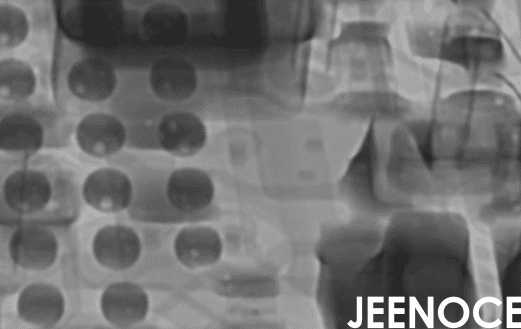

在半导体制造中X-Ray检测就像给芯片做“CT扫描”，用于发现肉眼看不到的内部缺陷，随着芯片越来越小封装也越来越复杂，传统的检测方法已经难以满足需求，未来五年半导体X-Ray检测技术将发生重大变革，它不再只是被动地找出问题产品而是主动预测工艺问题并提前调整生产参数，作为一线工艺工程师我每天面对的核心问题是：如何让X-Ray检测设备更准确、更快地发现微小缺陷?如何让参数调整不再依赖老师傅的经验?如何让检测数据与生产线联动?这些问题正是未来技术路线图要解决的重点，际诺斯今天将详解。
高分辨率成像
微焦点X射线源和纳米级探测器协同工作，可以识别0.5微米以下的焊点缺陷，这就像从“标清电视”升级到“8K超高清”。
AI辅助缺陷识别
基于深度学习的自动缺陷分类系统可以在一秒内识别多种缺陷类型，准确率远超人工，更重要的是，它能将老师傅的经验转化为算法模型，实现“专家决策模拟器”。
数据互联互通
X-Ray检测系统不再孤立运行，而是与产线MES系统实时对接，检测数据成为工艺参数动态调整的“前馈信号”，而非仅仅是“事后判据”。
小贴士：未来五年检测标准将从“固定阈值”转向“动态基线”，传统SOP中的固定数值将被基于历史良率和实时工艺波动的动态基线替代，从而解决参数波动大、漏检误检率高的问题。
自动化X射线检测(AXI)与AI参数一键优化：工程师只需点击“优化”按钮，系统自动调整检测参数。
云端数据集成与远程监控平台：多工厂数据互联，总部专家可远程诊断问题。
小型化、模块化设备：像搭积木一样灵活部署，适应不同产线需求。
淘汰技术趋势：这些将被取代
传统手动参数调节：将被智能参数自适应系统取代。
单一数据源检测：未来需要融合光学、声学等多模态数据。
静态SOP文档：将被“可执行算法包”取代，工艺工程师的核心能力将从“编写文档”转向“训练模型与验证算法”。
小贴士：如果你的检测程序还停留在Excel表格或PDF文档里，建议尽快启动数字化转型，未来五年，静态SOP将被淘汰，检测标准将以算法形式存在。
优化检测程序：引入标准化协议，建立动态基线管理机制。
数据互联互通：打通MES与X-Ray检测系统的数据流，构建前馈-反馈闭环。
提升检测效率：部署专家决策模拟器，让AI学习老师傅的调整逻辑。
设备选型：优先选择支持算法模型部署的开放平台，关注微焦点X射线源与高速探测器组合。
人才培养：培养“工艺+数据”复合型人才，让工程师既懂检测又懂算法。
小贴士：如果你的工厂也面临参数波动大、误检率高的问题，建议优先考虑支持动态基线和专家决策模拟器的设备，这比单纯升级硬件更有效。
我是某先进封装厂的工艺工程师，负责X-Ray检测程序编写，我们厂主要生产手机芯片的封装基板，最头疼的问题是：微小焊点缺陷漏检率高，而且不同批次参数波动大，导致误检率居高不下，每天要花大量时间手动调整参数，还经常被产线投诉“检测太慢”，2025年我们引入了际诺斯的X射线检测系统，并部署了AI参数优化模块，效果非常明显：
误检率下降35%：动态基线自适应后，批次间误检率波动降低70%。
检测效率提升40%：参数调整时间缩短60%。
缺陷识别精度从85%提升至97%：以前漏掉的微小缺陷现在都能准确识别。
最关键的是我们实现了数据互联互通：X-Ray检测系统与产线MES实时对接，基于历史数据训练出专家决策模拟器，现在，我只需要点击“一键优化”，系统就能自动调整检测参数，再也不用熬夜调试了。
未来五年，半导体X-Ray检测技术将完成三大转变：从被动检测到主动预测，从固定阈值到动态基线，从人工经验到算法模型，对于企业来说技术前瞻性布局至关重要——谁先拥抱AI与自动化X射线检测方案，谁就能在良率和成本上占据优势，作为工艺工程师我们也要主动转型：学会训练模型、验证算法，而不是只会写文档，毕竟，未来的检测标准，将是一行行代码，而不是一页页PDF。
