在芯片制造过程中半导体 X-Ray 检测就像给芯片做“CT扫描”，能发现肉眼看不到的内部缺陷，作为工艺工程师，我深知选对设备有多重要，很多厂家宣传的参数看起来很漂亮，但实际用起来却问题不断，今天际诺斯就结合经验分享选型时必须关注的8个核心指标。
选型应优先考察设备在连续运行中的参数稳定性，而非峰值性能， 去年我们采购某品牌设备，标称分辨率0.5微米，但实际生产中因X射线管老化、探测器温漂，参数波动导致漏检率从0.1%飙升到3%，后来我们要求供应商提供“24小时连续运行下的重复性测试报告”，才找到真正稳定的设备。

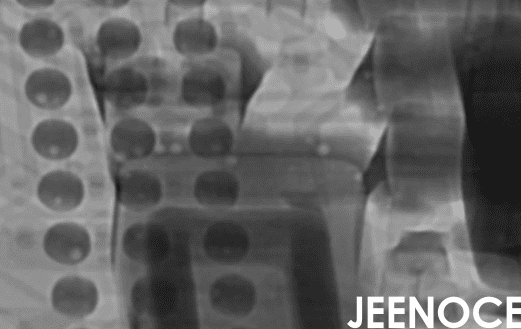

分辨率决定了设备能看清多小的缺陷，在先进封装中，我们需要检测10微米以下的焊点空洞，但分辨率不是越高越好，需要与检测深度和材料密度协同优化，分辨率不是越高越好，需与“检测深度”和“材料密度”协同优化， 我们曾遇到一个案例：某客户用高分辨率设备检测厚基板，结果X射线穿透力不足，图像模糊，反而漏检了关键缺陷，后来我们建立“分辨率-穿透力-缺陷类型”匹配矩阵，针对不同产品选择最佳参数，漏检率下降30%。
小贴士： 关注“像素尺寸”与“几何放大倍率”的匹配关系，像素尺寸越小，分辨率越高，但放大倍率过大反而会降低图像质量。
扫描速度直接影响产能，但速度与精度需要动态平衡，传统设备固定速度扫描，导致简单区域浪费产能、复杂区域漏检，速度与精度的“动态平衡”才是核心，选型需关注“自适应扫描策略”， 我们为某SMT产线优化时，采用基于AI预判的变速度扫描：在关键焊点或BGA区域自动降速，在无缺陷区域加速，结果检测吞吐量提升15%，同时缺陷检测灵敏度没有下降。
案例： 某客户原来用固定速度扫描，每天只能检测2000片，采用自适应扫描后，每天检测2300片，漏检率反而从0.5%降到0.2%。
小贴士： 在选择设备时，建议优先考虑具备智能调节功能的扫描系统，以兼顾效率和准确性。
对于多层结构检测，3D重建精度至关重要，它直接影响焊点空洞率的测量准确性，我们曾遇到某晶圆厂，因为3D重建精度不够，误判率高达25%，后来采用高精度3D重建设备，误判率降到2%。
小贴士： 关注“切片厚度”与“重建算法”，切片厚度越薄，图像越清晰，但扫描时间越长，好的重建算法可以在不增加时间的情况下提高精度，
AI是提升检测效率的关键，好的AI算法能自动识别缺陷、分类，并过滤伪缺陷，我们集成AI后，人工干预减少40%，检测一致性大幅提升。
案例： 某自动化检测系统，原来需要3名质检员复判，集成深度学习模型后，只需1名质检员，而且误判率从5%降到0.5%。
数据互联互通是现代工厂的基础，设备必须支持SECS/GEM协议，与生产追溯系统无缝集成，我们曾帮某客户实现MES集成，检测数据自动上传，工艺优化效率提升50%。
稳定性通过重复性测试和再现性测试验证，我们要求设备连续运行6个月后，检测精度波动不超过2%，重点关注X射线管寿命和探测器漂移。
案例： 某设备在连续运行6个月后，仍保持稳定检测精度，参数波动小于1%，而同类设备波动超过5%。
设备要能适应未来产线升级，我们选择模块化设计设备，支持多工位检测和高功率X射线源扩展，某客户在设备升级过程中，获得快速响应与定制化支持，停机时间减少80%。
选型时建议工艺工程师结合在线检测与离线检测场景，优先评估缺陷检测灵敏度、检测吞吐量及数据互联互通能力，记住：不要只看静态参数，要关注实际生产中的真实性能，选择符合自身产线特点的半导体X-Ray检测设备，才能实现高效、稳定的质量控制。
