在电子制造行业PCB(印刷电路板)的质量直接影响产品的性能和客户满意度，随着生产复杂度的提升传统的人工检测方式已经难以满足高效、精准的质量管控需求，X 射线检测设备作为一种关键的非破坏性检测手段，已经成为 PCB 工艺监控的重要工具，如何从大量的 X 射线数据中快速识别缺陷根源仍然是行业面临的一大难题，际诺斯将详解如何借助自动光学检测与 X 射线检测的互补优势提高企业整体质量管理水平。
X 射线检测设备能够对 PCB 的内部结构进行无损检测，覆盖钻孔、压合、焊接等关键工艺环节，其核心优势包括：

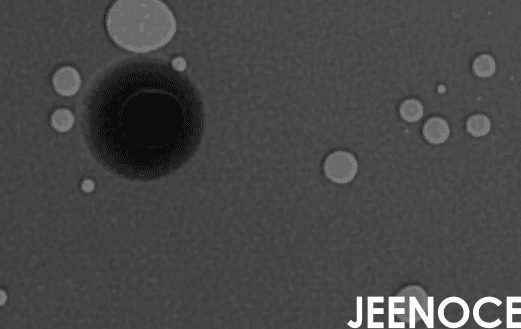

高精度识别缺陷，如焊点空洞、桥接和偏移等
无需拆解即可检测内部缺陷，保护产品完整性
支持自动化数据采集与分析，减少人工干预
对于质量经理和制造总监来说，X 射线检测设备不仅是技术工具，更是推动质量管理数字化转型的关键抓手，结合自动光学检测系统可以形成多维度的检测网络，提升缺陷覆盖率。
小贴士： 选择 X 射线检测设备时，应关注其分辨率是否达到 5 微米级别，以确保能准确识别焊点空洞等微小缺陷。
为了更好地利用 X 射线检测数据，企业需要建立一个缺陷特征与工艺参数的对应关系库，该数据库包含以下内容：
常见缺陷类型及其典型特征，如焊点空洞率、钻孔毛刺形态等
各工序(如钻孔、压合、焊接)的工艺参数范围，如温度、压力、时间等
缺陷发生频率与工艺参数之间的关联性分析，支持统计过程控制
这种机制可以帮助质量管理人员快速锁定问题源头，避免盲目排查，从而提升根因分析效率，同时，数据库也可以随着生产数据的积累不断优化，实现持续改进。
基于 X 射线检测数据生成的缺陷分布热力图，可以直观地展示各工序中的缺陷集中区域，结合工艺参数数据库，系统可以自动匹配可能的工艺异常点，实现一键定位问题来源，热力图支持按批次、时间、产品型号等维度筛选，便于进行统计过程控制分析，例如，某客户公司通过该功能将 PCB 缺陷根因分析时间从 8 小时缩短至 30 分钟，显著提升了问题响应速度，热力图还可以与自动光学检测数据叠加，形成更完整的缺陷全貌视图。
传统的根因分析通常是问题发生后的被动应对，而质量经理和制造总监的核心诉求是“实时质量预警”，基于 X 射线检测数据的时序特征，企业可以构建缺陷趋势预测模型，将分析窗口前移，例如，通过分析焊点空洞率在连续批次中的微小波动，并结合工艺参数(如回流焊温度曲线)的实时监控，系统可以在缺陷尚未达到临界值时自动触发预警并推荐调整参数，这不仅将根因分析时间从 8 小时缩至 30 分钟，还能将问题扼杀在萌芽状态，降低返工成本，该模型需要与统计过程控制深度集成，并利用机器学习算法持续优化预测阈值。
质量经理最头疼的问题之一是“质量数据分散，追溯困难”，X 射线检测设备 PCB 不应仅作为独立的检测节点，而应成为连接多个工序的数据枢纽，通过为每块 PCB 赋予唯一追溯码，将 X 射线检测结果(如缺陷坐标、类型、严重程度)与上游工艺参数(如钻孔转速、压合压力)及下游客户反馈(如客户审核问题点)自动关联，形成闭环数据链，当客户审核压力增大时，质量经理可以一键调取某批次产品的全流程质量档案，从 X 射线图像到工艺参数调整记录，再到最终出货报告，实现透明化追溯，这要求系统支持与 MES、ERP 的深度集成，并内置符合 IPC-A-610 等标准的报告模板。
小贴士： 实现全流程追溯的关键是给每块 PCB 打上唯一二维码，可以从原材料到成品都能追踪到具体数据。
人工统计效率低是另一大痛点，引入知识图谱技术，可以将缺陷特征(如焊点空洞率 > 25%)、工艺参数(如峰值温度不足)、设备状态(如喷嘴磨损)以及历史解决方案(如调整助焊剂喷涂量)构建为关联网络，当 X 射线检测发现新缺陷时，系统可以自动匹配知识图谱中相似案例，并推荐最可能的根因及已验证的纠正措施，例如，若检测到某区域钻孔毛刺异常，系统可以立即关联到该钻头最近的使用次数、转速波动记录，并推荐更换钻头或调整进给速度，这使质量经理从繁琐的数据比对中解放出来，专注于决策优化，将根因分析效率提升至分钟级。
“我们之前依靠人工统计 X 射线检测数据，不仅耗时，还容易遗漏关键信息，引入基于 X 射线检测设备的缺陷分析系统后，我们实现了全流程数据自动采集与智能分析，现在，只需几分钟就能确定缺陷来源，大大提升了我们的质量管控效率。”
—— 某 PCB 制造企业质量主管
该企业通过系统实现了缺陷实时预警，客户审核通过率提升 25%，同时降低返工成本约 18%，系统还支持与自动光学检测设备联动，形成闭环质量控制。
小贴士： 在引入新系统时建议先在小批量生产中试运行，确认效果后再全面推广，可以降低风险。
本解决方案严格遵循 IPC-A-610、J-STD-001 等行业标准，确保检测结果的权威性与一致性，同时系统支持与现有 MES、ERP 等系统对接，助力企业实现全流程数字化管理，通过集成自动光学检测与 X 射线检测数据，企业可以构建统一的质量数据平台，推动统计过程控制落地。
在电子制造行业竞争日益激烈的背景下，X 射线检测设备结合智能分析系统，已成为提升质量管控效率、推动智能制造升级的必备工具，通过快速定位工艺问题，企业不仅能够降低质量风险，还能增强客户信任，提升市场竞争力，未来随着自动光学检测与 X 射线检测技术的深度融合，PCB 质量管理将迈向更高水平的自动化与智能化。
