每当收到客户投诉伴随而来的往往是高额的索赔和紧张的客户关系，数据显示许多客诉的根源并非表面问题，而是隐藏在PCBA内部的焊接缺陷和内部缺陷，传统的目检、AOI(自动光学检测)等二维视觉检测手段对于这些“看不见”的问题存在致命盲区，如何突破这一局限?自动X射线检测设备成为关键，它像一双“透视眼”能实现三维质量透视，从根本上拦截不良品流出，际诺斯将探讨如何利用X-Ray检测设备构建从过程拦截到数据追溯的全流程质量管控体系，从而显著降低客诉率与财务风险。
在SMT(表面贴装技术)和DIP(双列直插式封装)生产线上许多导致客诉的缺陷是肉眼甚至光学设备无法看到的，典型的内部缺陷包括：
BGA(球栅阵列)或芯片封装内部的空洞、桥连。
元器件的虚焊、冷焊。
焊球缺陷，如大小不均、缺失或连锡。
这些不可见缺陷就像定时炸弹在客户端或终端产品使用中才会爆发，传统AOI只能检查表面贴装位置和焊点外观，对于焊点内部的真实连接状态、屏蔽罩下方的元件完全无能为力，因此对具备无损检测和三维成像能力的高精度自动化检测手段，需求已变得极为迫切。

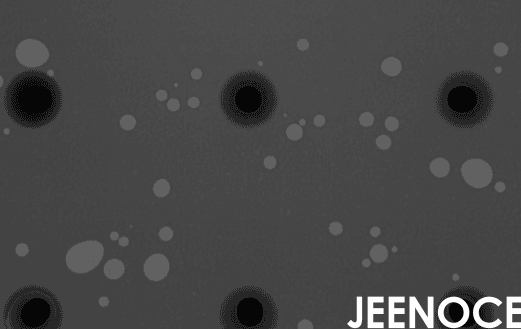

想象一下一块带有BGA芯片和金属屏蔽罩的复杂PCBA，传统光学检测对屏蔽罩下的元件、BGA芯片底部成百上千个焊点的内部连接质量完全无法判断，这时基于工业CT原理的自动X射线检测设备派上了用场，X射线具有强大的穿透能力可以轻松穿透芯片、塑料甚至薄金属层，设备通过多角度扫描能够重建出被检测物体的高分辨率三维成像图，质量工程师可以在屏幕上清晰地看到每一个焊点的内部结构：锡膏是否饱满、是否存在空洞、焊球形状是否完美，这使精准识别焊接缺陷和内部缺陷成为可能，将检测覆盖率提升至接近100%，彻底堵住了传统检测的漏检盲区。
小提示： 在选择X-Ray设备时除了关注检测精度，更要考察其软件的分析能力，优秀的分析软件能自动标记可疑缺陷，大幅提升检测效率和准确性。
仅仅检测出缺陷还不够，关键在于如何利用检测数据驱动整个生产质量的提升，现代在线检测模式的X-Ray检测设备，其价值正在于此，这类设备可以无缝集成到工厂的MES(制造执行系统)或ERP(企业资源计划)系统中，当PCBA流经检测工位时系统自动下发检测指令，设备完成检测后结果(包括图像、缺陷类型、坐标等)实时回传到中央数据库，这个过程实现了检测数据的实时采集，更重要的是这些数据可以自动进行判定、分类统计，并用于SPC分析(统计过程控制)，管理者可以实时监控焊接良率、缺陷柏拉图等关键KPI，每一片PCBA的X-Ray检测图像和数据都可以与产品的唯一序列号绑定，从而形成一条贯穿物料批次、工艺参数、检测结果的全链条质量追溯体系，当发生客诉时可以迅速追溯到具体生产批次、线体甚至炉温曲线，为问题分析提供铁证。
有了详实的X-Ray三维成像数据质量改善就不再是“凭经验猜”我们可以进行精准的根本原因分析(RCA)：
如果发现BGA焊点普遍存在大面积空洞，可能指向锡膏印刷或回流焊工艺问题。
如果特定位置的芯片连锡率高，则可能是钢网开孔设计或贴片压力需要优化。
这些检测数据可以自动生成质量报告，当某一类缺陷超出预设阈值时系统会自动触发预警，通知工艺工程师进行调整，这就形成了一个“检测-分析-改善”的质量闭环，将质量管理从被动应对客诉，转变为主动预防缺陷，同时这套完整的质量追溯体系，在应对客户审核时极具价值，我们可以向客户清晰展示每一道工序的质量控制数据和最终产品的内部“体检报告”，极大提升了质量管理的透明度与客户信任度。
小提示： 在部署X-Ray系统时建议同步规划数据存储与管理方案，确保数据安全与长期可用性。
我是一名工艺质量工程师，去年我们公司为一条主力SMT产线引入了一套在线式自动X-Ray检测设备，部署半年后数据发生了显著变化：不良品流出率降低了52%，因焊接问题导致的客户索赔金额下降了约40%，产线的直通率(FPY)提升了5个百分点，更重要的是客诉处理周期从平均7天缩短到2天，对于考虑引入X-Ray的企业，我们建议分阶段实施：
初期：可以先采购离线式设备，用于新品导入、首件确认和问题分析。
中期：在关键产线引入在线检测设备，对高价值、高复杂度产品进行全检。
长期：将多台X-Ray设备联网，数据全部集成到MES/QMS(质量管理系统)中，最终实现全厂级的数字化质量闭环管理。
小提示： 计算X-Ray设备的ROI时不要只考虑设备价格，请将降低的客诉索赔、减少的返修人力、提升的品牌声誉等隐性成本节约一并计入，你会发现投资回报周期比想象中更短。
X-Ray检测设备在现代化电子制造中扮演着双重核心角色：它既是发现内部缺陷的“质量眼睛”，也是驱动全流程改善的“数据源头”，通过精准拦截不可见缺陷，并与SPC分析、质量追溯系统深度结合，它能够有效解决客诉索赔的痛点，提升产品直通率，并构建起让客户高度信赖的质量体系，面对日益激烈的市场竞争和客户对质量零缺陷的追求，质量决策者需要拥抱无损检测与数据智能，让我们以X-Ray这类智能检测技术为引擎，推动企业的质量体系从依赖人工和经验，向数据驱动、可预测、可预防的数字化未来全面演进。
