随着光通信行业的快速发展，硅光模块作为核心器件，其焊接质量直接影响产品的性能和寿命，在回流焊工艺中，氧浓度的控制是影响焊接良率的关键因素之一，过高的氧浓度会导致焊料氧化，产生空洞、虚焊等缺陷，而过低的氧浓度虽然能提升焊接质量但会增加氮气消耗，提高生产成本，因此如何在两者之间找到平衡点，是回流焊工艺工程师面临的重要挑战，际诺斯结合际诺斯在智能制造领域的实践经验，探讨如何通过分温区差异化管控氧浓度、优化炉膛密封策略，实现硅光微焊盘焊接的高质量稳定生产。

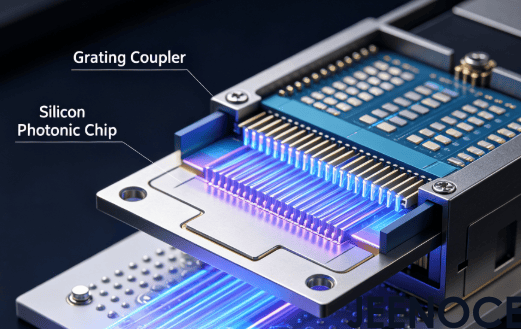

硅光模块结构特性与焊盘微缩化趋势
硅光模块的焊盘尺寸正在不断缩小，从传统的几百微米降至几十微米，这种微缩化趋势对焊接工艺提出了更高的要求，微焊盘的表面积小，散热快，焊料在熔融状态下的流动性受到限制，更容易受到环境气氛的影响。
微焊盘焊接对环境气氛的敏感性
氧浓度对焊料的润湿性、空洞率及焊点可靠性有直接影响，当氧浓度过高时，焊料表面会形成氧化膜，阻碍焊料与焊盘的充分接触，导致润湿不良，实验表明，当氧浓度超过100ppm时，焊料的润湿角会显著增大，空洞率随之上升。
氧浓度与焊接缺陷的关联机制
虚焊和冷焊是硅光模块焊接中最常见的缺陷，虚焊通常是由于焊料未能完全润湿焊盘，而冷焊则是焊料在未充分熔融状态下凝固，这两种缺陷都与氧浓度密切相关，高氧环境下，焊料氧化加剧，熔融温度升高，容易导致冷焊，同时，氧化膜的存在也会阻碍焊料流动，造成虚焊。
氮气保护在回流焊中的关键作用与成本控制
氮气保护是降低氧浓度的主要手段，通过向炉膛内注入高纯度氮气，可以将氧浓度控制在较低水平，氮气消耗是生产成本的重要组成部分，如何在保证焊接质量的前提下，合理控制氮气用量，是工艺优化的重点。
回流焊炉膛温度分区与氧浓度匹配原则
回流焊炉膛通常分为预热区、保温区、回流区和冷却区，不同温区对氧浓度的要求不同，预热区的主要任务是去除焊膏中的溶剂和水分，此时氧浓度可以适当放宽，回流区是焊料熔融和润湿的关键阶段，需要超低氧环境，冷却区则要求氧浓度稳定，防止焊点二次氧化。
预热区、保温区、回流区氧浓度设定差异
根据际诺斯的实践经验，预热区的氧浓度可以控制在500-800ppm，保温区降至200-300ppm，回流区则需严格控制在50ppm以下，这种梯度设计既能保证焊接质量，又能有效降低氮气消耗。
基于工艺验证的氧浓度区间推荐
不同焊膏和焊盘材料对氧浓度的敏感度不同，例如，使用活性较高的焊膏时，回流区氧浓度可以适当放宽至80ppm;而使用低活性焊膏时，则需要将氧浓度控制在30ppm以下，建议通过DOE实验设计，针对具体产品确定最优氧浓度区间。
氧浓度闭环控制与实时监测技术
传统的氧浓度控制依赖人工调节，响应慢、精度低，现代回流焊设备应配备氧浓度传感器和闭环控制系统，能够实时监测各温区氧浓度，并根据预设值自动调节氮气流量，这种技术可以显著提升工艺参数的稳定性和可重复性。
小贴士： 在调试氧浓度时，建议先从预热区开始，逐步向回流区推进，每次调整后，至少观察3-5个批次的产品，确认效果稳定后再进行下一步调整。
炉膛密封结构对氧浓度稳定性的影响
炉膛密封性能直接影响氧浓度的稳定性，常见的密封薄弱环节包括门封、进出口帘和风刀设计，如果密封不严，外部空气会渗入炉膛，导致氧浓度波动。
优化密封材料与密封方式提升气体控制精度
采用耐高温密封条替代普通橡胶密封条，可以显著提升密封效果，同时在进出口处设置气帘隔离技术，利用高速氮气形成气幕，有效阻止空气进入，这些措施可以将炉膛内的氧浓度波动控制在±5ppm以内。
密封性能测试与数据分析方法
定期进行泄漏率检测是评估密封性能的有效手段，可以通过在炉膛内充入一定压力的氮气，观察压力下降速度来判断泄漏情况，同时，记录氧浓度波动曲线，分析波动规律，找出密封薄弱点。
密封优化对氮气消耗的降低效果
良好的密封性能可以减少氮气流失，从而降低氮气消耗，根据际诺斯的客户案例，通过优化炉膛密封，氮气消耗可以降低15%以上，同时氧浓度稳定性得到显著提升。
小贴士： 建议每月进行一次密封性能测试，重点关注进出口帘和门封的磨损情况，如果发现氧浓度波动超过设定值的10%，应立即检查密封部件。
实验设计与数据采集方法
采用正交试验和DOE实验设计方法，可以系统性地研究氧浓度对焊接质量的影响，建议选择氧浓度、温度曲线、焊膏类型作为主要变量，以空洞率、润湿角和剪切强度作为评价指标。
不同氧浓度下焊接质量对比分析
实验数据显示，当氧浓度从200ppm降至50ppm时，空洞率从8%降至1.5%，润湿角从30度降至15度，剪切强度提升20%，但当氧浓度进一步降至20ppm时，改善效果不再明显，而氮气消耗却增加了30%。
最优氧浓度区间推荐及应用效果
综合考虑焊接质量和成本，推荐硅光微焊盘焊接的最优氧浓度区间为30-50ppm，在这个区间内，空洞率可以控制在2%以下，焊接良率达到98%以上，同时氮气消耗处于合理水平。
氧浓度与温度曲线协同优化
氧浓度和温度曲线是相互关联的，在低氧环境下，焊料的熔融温度会略有降低，因此可以适当调整回流区的峰值温度，通过协同优化，可以进一步提升批量一致性和工艺鲁棒性。
传统氧浓度管控往往设定固定值，但焊膏活性随存储时间、批次差异和预热速率动态变化，工程师的痛点在于参数调试周期长，根源是静态参数无法适应焊膏活性波动，引入“焊膏活性指数”概念，通过在线监测焊膏在预热区的挥发物释放曲线，实时调整回流区的氧浓度设定值，例如，当检测到焊膏活性偏低时，自动将回流区氧浓度从50ppm降至20ppm，以补偿润湿性不足，这种动态响应机制将氧浓度从“固定参数”变为“动态响应参数”，大幅缩短调试周期，提升工艺对焊膏批次变化的鲁棒性，在实际应用中，调试周期可以从原来的3天缩短至1天，工艺稳定性显著提升。
硅光模块微焊盘因尺寸小、散热快，在回流区边缘易形成局部氧浓度“死区”，导致空洞率集中在焊点边缘，工程师常误判为温度曲线问题，实际是氧浓度梯度与热应力耦合失效，提出“氧浓度-热应力协同设计”方法：在回流区前段设置一个“氧浓度缓冲带”，氧浓度从200ppm逐步降至50ppm，配合温度曲线的缓慢升温，使焊料熔融前沿的氧化膜被均匀破除，避免边缘空洞，这种设计直接针对空洞虚焊率高的痛点，提供可量化的梯度设计参数，例如，缓冲带长度建议为炉膛长度的10%-15%，氧浓度变化斜率控制在10ppm/秒以内，通过这种方法，边缘空洞率可以从5%降至0.5%以下。
我们是一家国内领先的光通信设备制造商，主要生产硅光模块产品，在引入际诺斯提供的回流焊氧浓度管控方案前，我们一直面临空洞虚焊率高的问题，空洞率长期维持在8%左右，焊接良率只有92%，每次换批号或换焊膏，调试周期都要3-5天，严重影响生产进度，在引入际诺斯的方案后，我们按照分温区氧浓度调控策略，将预热区氧浓度设为600ppm，保温区设为250ppm，回流区设为40ppm，同时优化了炉膛密封，更换了耐高温密封条，并在进出口处增加了气帘隔离，结果空洞率从8%降至1.2%，焊接良率提升至98.5%，整个调试周期缩短了40%，工艺稳定性显著增强，氮气消耗降低15%，现在，我们每个月的产能提升了20%，客户投诉率下降了80%。
硅光模块焊盘微缩化的发展趋势，对回流焊气氛管控提出了更高要求，氧浓度的精准控制直接决定焊接良率、焊点可靠性与综合生产成本，采用分温区差异化梯度管控策略，将预热区氧浓度控制在 500-800ppm、保温区 200-300ppm、回流区 30-50ppm，可兼顾焊料润湿效果与氮气使用效率，从源头抑制空洞、虚焊等典型缺陷，炉膛密封性能是氧浓度稳定的基础保障，通过升级耐高温密封材料、增设进出口气帘隔离并建立周期性泄漏检测机制，可将氧浓度波动控制在极小范围，同时降低氮气消耗 15% 以上，在此基础上行业可进一步推进从 “静态定值管控” 向 “焊膏活性匹配、热应力协同的动态自适应管控” 升级，结合 DOE 实验持续校准最优参数区间，缩短工艺调试周期，长远来看融合在线质量反馈的智能化氧浓度调控系统，将成为硅光模块实现高稳定、低成本规模化量产的核心支撑。
