5G光模块是通信系统的核心部件，它的性能直接决定了数据传输的速度和稳定性，在制造过程中回流焊工艺对光器件的质量影响巨大，回流焊是一种通过加热使焊料熔化，将光器件与电路板连接起来的工艺，但问题在于加热和冷却过程中产生的热应力如果控制不好，就可能损伤芯片，影响产品寿命，我们面临的核心挑战是如何在保证焊接强度的同时尽量减少热损伤?这就像做饭一样，火候太大菜会糊，火候太小又煮不熟，下面际诺斯就结合实际经验和大家分享一些优化方法。
我们需要了解为什么5G光模块对温度特别敏感，光模块内部使用了多种材料，例如陶瓷基板和硅光芯片，这些材料的热膨胀系数差异较大，简单来说，它们受热后的膨胀程度不同，当温度快速变化时，不同材料之间会产生拉扯力，这就是热应力，在焊接过程中如果升温或降温太快温度梯度就会很大，这种温度差异会在某些薄弱点集中导致微裂纹或焊点疲劳，这就是我们常说的“热冲击”，长期来看，这种损伤会严重影响光模块的可靠性。
小贴士： 在设定回流焊温度曲线时，不要只看设备显示的升温速率，要关注实际作用于光模块的“有效热传递速率”，因为炉膛和光模块之间存在热惯性差异，实际温度变化可能滞后于设定值，建议通过热电偶实测，建立热惯性补偿模型，避免因热滞后导致的温度过冲或欠冲。
接下来，我们具体看看如何优化温度曲线。
升温阶段的速率控制
升温阶段，特别是预热区，斜率不能太大，一般建议控制在每秒1.5到3摄氏度之间，太快会导致热应力集中，太慢又会影响生产效率，关键是要让光模块均匀受热，避免局部过热。
保温阶段的均匀性
保温阶段的主要目的是让整个光模块温度均匀同时激活助焊剂，这个阶段要特别注意炉膛内的温度均匀性，温差最好控制在正负2摄氏度以内，如果保温不均匀就会出现局部焊接不良。
降温阶段的速率优化
降温阶段最容易出问题，冷却太快焊点内部会产生很大的残余应力，容易导致焊点开裂，一般建议冷却速率控制在每秒2到4摄氏度，对于薄壁封装的光模块更要严格控制降温速度。

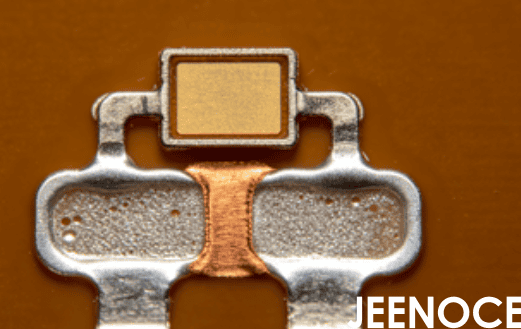

焊接缺陷类型与热应力关联分析
在实际生产中，我们经常遇到两种缺陷：空洞虚焊和焊点开裂，空洞虚焊主要是由于升温过快，助焊剂挥发不充分，或者保温时间不够，气体没有完全排出，焊点开裂则与降温速率直接相关，研究表明，降温速率每增加1摄氏度每秒，焊点开裂的风险就增加约15%。
小贴士： 引入“应力-时间积分”这个概念，可以帮助我们更好地预测缺陷，简单说，就是把每个阶段的热应力乘以持续时间，然后累加起来，通过降低高应力区间的停留时间(比如快速通过再流峰值区)，可以在不牺牲焊接强度的前提下，显著减少累积损伤，这特别适用于薄壁光模块封装。
工艺参数的稳定性直接影响焊接质量，炉温均匀性、传送带速度、气流扰动等，任何一个环节波动，都可能导致良率下降，为了提升良率，我们建议建立“工艺参数-缺陷-寿命”三阶关联模型，什么意思呢?就是先找到工艺参数(如升降温速率、保温时间)与热应力缺陷(如空洞、微裂纹)的关系，再通过加速老化测试，建立缺陷与产品寿命的关联，工程师就可以反向推导：根据目标寿命，确定允许的缺陷率，再找到最优的工艺窗口，这能大幅缩短调试周期。
小贴士： 建议使用热应力模拟软件进行曲线预设计而不是完全依赖试错，通过模拟可以提前发现潜在问题，减少实际调试次数，同时安装实时温度监测系统，实现反馈调整确保批量一致性。
去年，我们帮助一家国内领先的光通信设备制造商解决了5G光模块空洞虚焊率高的问题，这家公司生产的是25G SFP28光模块，主要用于5G基站，他们的空洞虚焊率高达3.5%，工艺很不稳定，经常需要反复调试参数，每次调试周期长达两周，我们基于热应力分析，重新设计了回流焊温度曲线，具体包括：
升温速率从每秒3.5摄氏度降低到2.2摄氏度
保温时间从90秒延长到120秒
降温速率从每秒5摄氏度降低到3摄氏度
实施效果
空洞虚焊率从3.5%下降到0.5%以下
工艺调试周期从两周缩短到一周
产品宽温运行寿命提升20%
这个案例说明，科学的温度曲线设计确实能显著提升焊接良率和产品可靠性。
5G光模块回流焊工艺必须精准匹配其热敏感特性，升降温速率的优化是减少热应力缺陷的关键，通过科学的温度曲线设计，我们可以提升焊接良率和产品可靠性，我建议大家持续进行工艺监控，用数据驱动优化，不要满足于一次调试成功，要建立长期的数据跟踪机制，及时发现工艺波动，主动调整参数。
