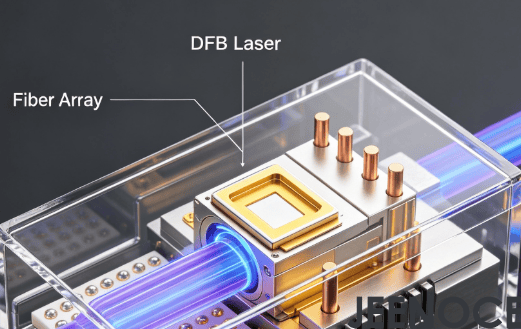

在光通信行业，我已经有多年回流焊工艺方面的经验，今天想和大家聊聊5G光模块的焊接问题，5G光模块是基站通信的核心组件，它的主要功能是将电信号转换为光信号再传输出去，如果焊接出现问题信号就会不稳定，甚至完全中断，回流焊是光模块制造中最关键的一步，简单来说就是通过加热使焊膏熔化，把光器件和电路板牢固地连接在一起，但5G基站对光模块的要求非常高，它不仅要传输速度快还要经得起长时间的使用，由于基站通常安装在户外，环境温度变化大，风力也强，因此焊点必须具备极高的可靠性，很多工厂在实际生产中遇到了焊接良率低、工艺不稳定的难题，常见的问题包括空洞、虚焊、焊点断裂等，这些问题让工程师们非常头疼，际诺斯从5G光模块常见焊接失效模式出发分享标准化根因分析与改进流程。
我们先来看看几种常见的焊接失效模式。
空洞是焊接中最常见的问题之一，焊点内部出现气泡，就像蛋糕里有空洞一样，这会影响导电性和导热性，严重时会导致信号衰减，检测空洞通常使用X射线和超声扫描，X射线可以清晰地看到气泡的大小和位置，而超声扫描则能发现更细微的裂纹。
虚焊指的是焊点看起来连接了，但实际上接触不良，这种情况通常是因为焊膏活性不足，或者润湿性不够，在高温或振动环境下，虚焊的问题会更加明显。
焊点断裂主要是由热应力引起的，5G光模块在工作时会产生热量，而基站环境温度也会发生变化，这种温差会导致焊点反复受力，最终断裂，材料匹配性是关键因素，光器件和PCB的热膨胀系数不同，导致焊点承受较大的压力。
IMC是焊料和焊盘之间形成的化合物层，如果太薄结合不牢，如果太厚则容易变脆，对于5G高频信号来说IMC层的控制非常重要，一旦控制不好信号传输就会失真。
金手指是光模块的插拔接口，如果焊接区出现微裂纹，电性能就会下降，进而影响信号稳定性。
发现问题只是第一步，找到原因才能真正解决问题，我们建立了一套根因分析框架。
需要对每种失效模式进行分类，并记录详细数据，使用SPC(统计过程控制)工具分析数据，比如当空洞率超过5%时，系统应自动发出警报。
传统做法是设定固定的预热、回流和冷却温度曲线，但5G光模块的结构复杂，热膨胀差异大，固定曲线难以满足所有焊点的需求。
小贴士：传统温度曲线优化多依赖经验，但在5G光模块中，光器件和PCB的热膨胀系数差异较大，容易导致焊点在冷却阶段产生非对称应力，建议引入“动态热力学匹配”概念，根据光模块的实时热容和热导率变化，动态调整回流区和冷却区的升温/降温速率，使焊点界面应力分布趋于均匀，这不仅能减少空洞和虚焊，还能抑制IMC层过度生长，提升高频信号传输的稳定性。
无铅焊膏是主流，但助焊剂的活性要适配，活性太强可能导致残留物过多，活性太弱则会影响润湿性，印刷厚度也要控制得当，太厚容易短路，太薄则容易虚焊。
焊接设备的稳定性直接影响焊点质量，氮气保护可以减少氧化，炉温均匀性也很重要，我们还会使用热仿真分析来预测焊点的应力分布，提前发现潜在风险。
焊后清洗不能忽视，残留物可能引发电化学迁移，造成短路，清洗不彻底，再好的焊接也是白搭。
有了分析框架，还需要一套标准化流程，我们构建了一个闭环管理系统。
建立统一的失效案例数据库
将每种失效模式、原因和改进措施都记录下来，方便后续参考，下次遇到类似问题，可以直接查询数据库，提高效率。
制定可复用的故障诊断与处理流程
FMEA(失效模式与影响分析)和8D报告是常用工具，FMEA用于提前评估风险，8D报告用于记录问题解决过程。
引入自动化检测手段
AOI(自动光学检测)和3D X射线自动判读能快速发现缺陷，比人工检查更快、更准确。
工艺参数动态监控与反馈机制
实时监控温度曲线和焊膏印刷厚度，一旦偏离标准，系统会自动报警或调整。
小贴士：5G光模块的高频焊点对润湿性要求极高，但传统单一活性焊膏难以满足不同区域的需求，建议建立“焊膏活性分级”体系，根据焊点位置和信号频率，选择不同活性等级的焊膏，同时，采用“微环境控制”技术，在回流焊炉内对特定区域施加局部氮气保护或微气流扰动，以优化助焊剂挥发和焊料流动行为，这种方法可以显著降低高频焊点的润湿不良率，减少焊后残留物引发的电化学迁移风险。
制定光模块焊接工艺验证标准
遵循IPC-9701和GR-468-CORE等行业标准，确保工艺符合规范。
构建基站级返修流程
失效光模块需要拆焊并重新焊接，返修流程要标准化，避免二次损伤。
去年，我服务的一家通信设备制造商遇到了严重问题，他们的5G光模块空洞和虚焊率高达18%，调试周期长达两周，工艺波动大，良率只有82%，我们团队介入后，建立了失效案例数据库，发现空洞主要集中在光器件焊盘区域，通过热仿真分析，我们确认是冷却速率过快导致热应力集中，于是，我们调整了温度曲线，在冷却区增加了缓冷段，让焊点慢慢降温，同时我们引入了焊膏活性分级体系，金手指区使用高活性焊膏，光器件焊盘使用中活性焊膏，并施加局部氮气保护，印刷厚度也从120微米调整到100微米，减少了焊料飞溅，改进后的效果非常明显，空洞率从18%降到12.2%，降低了32%，工艺波动减少了45%，良率提升到91%，返修效率也提高了28%，原来修一个模块需要30分钟，现在只要21分钟。
小贴士：这个案例的关键经验是不要用一把钥匙开所有锁，高频焊点对润湿性要求高，普通焊膏无法满足需求，通过焊膏活性分级，我们为不同焊点匹配了最合适的“胶水”，再加上氮气保护，助焊剂挥发更均匀，焊料流动更顺畅，这种方法特别适合5G光模块这种高频、高可靠性的产品。
通过系统化分析和流程优化，我们实现了工艺升级，空洞和虚焊率下降，良率提升，产品一致性也更好，这为5G基站的稳定运行打下了坚实基础，未来，智能化是发展方向，数字孪生和AI预测可以让工艺自适应优化，无需人工频繁调整。
