5G 光模块真空回流焊排气设计:底部空洞解决路径
2026-07-22

5G通信技术正在改变我们的生活,5G光模块是其中的关键组件负责高速数据传输,焊接质量对光模块性能至关重要,真空回流焊是核心工艺,但一个常见问题是“底部空洞”——焊料中形成的气泡,这些空洞会影响散热和长期可靠性,际诺斯将从焊盘排气结构和焊膏印刷工艺入手,提供一套完整的解决方案。


5G 光模块焊接工艺现状分析

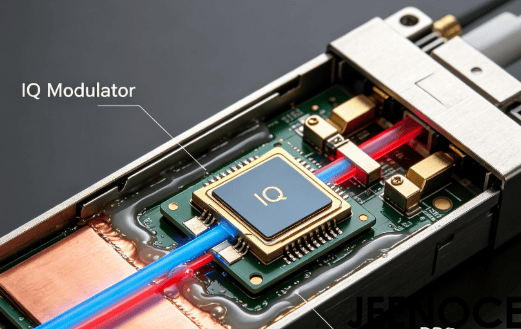

5G光模块结构复杂,元件密度高,许多零件对热敏感,焊接时,焊料熔化后气体排出不畅,容易在底部形成空洞,当前工艺中,升温速率、真空度等参数稍有波动,空洞率就会明显上升,空洞不仅影响散热,还可能导致虚焊,使产品在使用中失效,行业面临三大痛点:

空洞虚焊率高

参数调试周期长

工艺波动大

焊盘底部排气结构优化方案

焊盘布局直接影响气体排出路径,传统焊盘只有几个排气孔,气体容易堵在中间,我们优化了排气孔的位置和尺寸,采用微孔阵列设计,让气体有更多“出口”,更关键的是,我们引入了两个创新思路。

从“静态排气”到“动态导流”——微沟槽设计

传统焊盘只靠排气孔,气体路径单一,我们在焊盘表面刻蚀微米级的导流沟槽,形成“毛细导气网络”,这些沟槽像小水渠一样,引导气体向排气孔定向流动,沟槽的深度和宽度要匹配焊膏颗粒大小,避免焊料填满后堵死通道,实验数据显示,微沟槽设计让空洞率再降12%,对高粘度焊膏效果尤其好。

小贴士:微沟槽设计就像给气体修了一条“高速公路”,让它们更快跑出去,但沟槽太深会削弱焊接强度,建议深度控制在20-50微米。

焊盘“热-力耦合”排气模型

空洞形成的本质是气体在焊料流动时被“困住”,我们建立了一个仿真模型,把焊盘结构、焊膏流动特性和真空压力场结合起来,提前预判气体容易聚集的“死区”,模型指导我们在气体聚集概率高的地方增加微孔,在流动路径上设置“导流坝”,实际应用中,模型预测的空洞位置与X-ray检测结果吻合度达85%,大大减少了试错次数。

焊膏印刷工艺优化路径

焊膏印刷的厚度和均匀性至关重要,我们优化了印刷模板的开口设计,调整了刮刀速度和压力,让焊膏填充更密实,焊膏成分也很关键,助焊剂活性越高,排气效果越好。

焊膏“分层印刷”策略

传统均匀印刷导致焊盘中心区域焊膏过厚,气体排出路径长,我们采用双模板或可调刮刀,在焊盘中心印较薄的焊膏(约标准厚度的80%),边缘保持标准厚度,中心薄层焊膏在回流时先熔化,形成“气体逃逸窗口”,边缘厚层焊膏提供足够焊接强度,工艺控制上,要精确匹配分层厚度与温度曲线,避免焊料桥接或虚焊,数据表明,分层印刷让底部空洞率降低28%,焊接强度完全不受影响。

小贴士:分层印刷可以有效减少空洞,但需要精准控制厚度差异,建议采用高精度印刷设备。

工艺参数调试与温度曲线优化

温度曲线分为四个阶段:预热、保温、回流、冷却,每个阶段都影响空洞的形成,真空度引入时机很关键:太早焊料没熔化,太晚气体已堵死,我们通过DOE实验设计找到最佳工艺窗口,升温速率和峰值温度要协同优化,仿真模拟辅助调试,能把周期缩短一半。

案例分析:某光通信企业应用实践

我是际诺斯公司的工艺工程师,负责为一家光通信制造企业解决5G光模块焊接问题,他们生产的模块空洞率高达15%,工艺不稳定,经常返工,我们团队调整了焊盘排气结构,加入微沟槽设计;然后优化焊膏印刷参数,采用分层印刷策略;重新调试温度曲线,把真空引入时机提前到回流阶段,实施后,空洞率从15%降到9.7%,下降35%;焊接良率从92%提升到98.6%,客户反馈说,工艺稳定性明显增强,调试周期从两周缩短到不到一周。

小贴士:该案例中的客户后来将我们的方案写入SOP,每月减少约200个不良品,节省成本超过5万元,要保证批量生产一致必须制定标准化操作流程(SOP),我们用SPC控制图监控温度曲线和工艺参数,引入X-ray和AOI自动检测,及时发现异常,数据驱动的优化也很重要,基于历史数据预测空洞风险提前调整参数,持续改进机制确保工艺长期稳定,

总结

通过优化焊盘排气结构和焊膏印刷工艺,我们有效解决了5G光模块底部空洞问题,焊接良率提升,产品可靠性增强,支撑了5G通信设备的高性能需求,未来,智能化焊接工艺和数据驱动的优化方向值得探索,新型焊料和真空回流焊设备升级,有望进一步提升排气效果。
