AI算力光模块真空回流焊优化:倒装芯片底部空洞破解
2026-07-16

近年来AI算力需求快速增长,我们生产的高速光模块越来越多地采用倒装芯片封装技术,这种技术虽然性能优越但在真空回流焊过程中,底部填充排气不畅的问题一直困扰着我们,空洞不仅影响信号传输质量,还可能导致产品可靠性下降,今天将结合际诺斯客户公司的实际案例分享如何通过优化真空度时序、升温速率和焊盘排气结构,解决这一难题。


AI算力光模块焊接工艺现状与挑战

AI算力光模块的焊接特点

倒装芯片结构复杂,焊点密集,焊料填充路径长,排气难度大,这种工艺对参数非常敏感,稍有波动就容易出问题,我们最头疼的是底部空洞率偏高,空洞会影响信号完整性,导致高速传输时误码率上升,同时,虚焊风险增加,工艺稳定性差,调试周期长,严重影响量产效率,随着光模块封装密度提升,焊点间距变小,排气通道变得更窄,传统回流焊工艺已难以满足AI算力场景下的高可靠性要求,作为工艺工程师,我们不仅要调试参数,还要管控良率,压力很大。

真空度时序优化策略

真空度控制分为三个阶段:

预热阶段:逐步建立真空环境,避免焊料氧化

回流阶段:维持稳定真空度,促进焊料流动和气体逸出

冷却阶段:缓慢降压,防止气泡残留和焊点收缩应力

优化效果

际诺斯客户公司通过优化真空度时序,空洞率下降了30%以上,焊点致密度明显提升,焊接一致性也更好,良率提高了15%,返修成本大大降低。

小贴士: 真空度不要一下子拉得太高,要像爬楼梯一样慢慢升,气体才能顺利排出去,真空度和升温速率需要协同调节,避免焊料飞溅,同时要根据焊膏特性设定真空保持时间,以提高排气效率。

升温速率对焊接质量的影响

合理升温速率设定

升温太快会导致焊料飞溅,反而扩大空洞,升温太慢则可能让焊料氧化,因此控制温度梯度很重要,可以减少热应力对倒装芯片的损伤,我们客户公司之前空洞率一直居高不下,后来通过优化升温曲线,将空洞率从8.2%降至4.7%,工艺调试时间缩短了40%,批量生产稳定性明显提升。

小贴士: 升温速率建议控制在每秒1.5到2.5摄氏度之间,具体数值需根据焊膏的活化温度窗口调整。

升温速率与焊膏活性匹配

要根据焊膏的活化温度窗口调整升温斜率,确保助焊剂充分挥发,避免氧化影响润湿性,如果升温过慢,焊料可能氧化,影响焊点质量。

焊盘排气结构设计优化

传统焊盘的排气通道设计不合理,气体容易滞留,这导致焊料填充不均,空洞频发,影响高速信号传输,我们优化了焊盘布局,增强了排气路径,并增加了气体逸出通道,还引入了微流道结构,利用毛细作用主动引导气体排出,这种方法显著提升了排气效率。

小贴士: 微流道的深度应控制在10到20微米,宽度在50到100微米之间,太深或太浅都不理想。

实际应用效果

某AI光模块制造商采用新结构后,空洞率降至2.1%,工艺参数波动减少,产品一致性明显提升,完全符合高速通信标准,我们使用有限元分析模拟排气路径,优化焊盘几何形状,再结合实验设计快速筛选最佳结构参数,避免反复试错。

工艺参数调试与良率管控

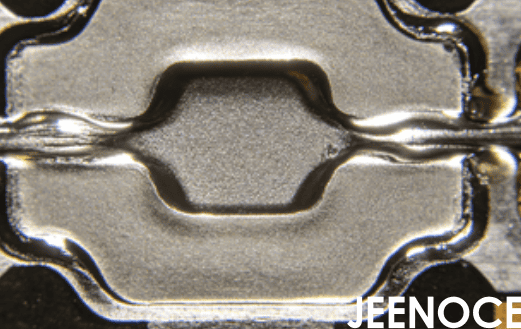

我们建立了真空度、升温速率和焊盘结构的正交试验矩阵,通过统计过程控制实时监控焊点质量,快速找到最优参数组合,引入在线检测手段如X-ray检测,可以快速识别空洞缺陷,制定工艺窗口规范,减少批次间波动从而提升良率,我建议大家优先调整真空度时序再优化升温曲线,结合焊盘结构改进才能实现系统性空洞破解,不要只盯着一个参数调整,要整体考虑。

总结

针对AI算力光模块的真空回流焊工艺,通过优化真空度时序、控制升温速率以及改进焊盘排气结构,可以有效解决倒装芯片底部空洞问题,建议根据具体产品特性进行工艺参数定制化调整,并持续监控焊接过程,以实现高质量、高一致性的批量生产,未来我们还可以探索新型焊膏与真空回流焊设备的协同优化,进一步提升AI算力光模块的可靠性。
