近年来AI算力光模块的需求快速增长，400G、800G甚至1.6T模块的生产压力不断加大，但最让我头疼的是回流焊温度曲线的调试，传统方法依赖老师傅的经验，参数波动大，遇到新型光器件更是无从下手，直到我们引入了AI辅助温度曲线生成系统，才真正解决了这个难题，际诺斯今天将分享这个方案。

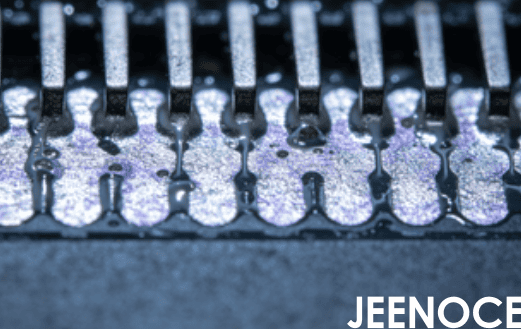

过去我们调试温度曲线主要依靠“试错法”，先凭经验设定一组参数焊接一批样品，检测空洞率再调整参数，反复循环，一个新型号光模块往往需要3到5天，而且不同批次的焊膏和不同板厚都会导致工艺波动，良率很不稳定，AI的介入彻底改变了这一切，它通过热仿真和实时数据反馈，能快速计算出最优温度曲线，例如AI模型会分析器件类型(如VCSEL或硅光芯片)、焊料特性(如SAC305或金锡焊料)，再结合良率目标(如空洞率低于5%)，自动生成预热区、回流区、冷却区的分段参数，这相当于将老师傅的经验数字化，而且更精准、更稳定。
小贴士： 如果你的生产线也面临调试周期长的问题，可以先从收集历史焊接数据开始，数据越多，AI模型训练的效果越好，生成的曲线越准。
刚开始我对AI生成的曲线持怀疑态度，毕竟，传统AI模型像个“黑箱”，工程师根本不知道它为什么这么设定，万一出了问题，责任谁来担?后来，我们引入了可解释性AI(XAI)，它输出的每条温度曲线都会附带关键热力学依据，比如“峰值温度降低5°C以避免硅光芯片热应力集中”，这让我能验证AI的决策，还能反向积累工艺知识，比如，有一次AI建议延长回流区停留时间，解释是“为了确保金锡焊料充分润湿”，我对照热仿真数据，发现确实如此，从那以后AI不再是“替代者”而是我的“协作伙伴”。
小贴士： 选择AI系统时，一定要问清楚它是否具备可解释性，能看懂AI的决策逻辑，你才能真正信任它，并从中学习。
具体怎么操作呢?我们训练了一个专属AI模型，输入要素包括：
器件类型：如VCSEL阵列、硅光芯片、TOSA/ROSA组件
焊料特性：如SAC305无铅焊料或金锡共晶焊料
良率目标：如空洞率低于5%，焊点剪切强度达标
AI模型基于历史焊接数据和热力学仿真，构建多目标优化模型，输出结果就是适配AI算力光模块的最优温度曲线，包含预热区(升温速率)、回流区(峰值温度、停留时间)、冷却区(降温速率)的分段参数。
以我们公司为例主要生产400G和800G光模块，之前空洞虚焊率平均高达12%，调试周期单型号需要3到5天，工艺波动大，良率忽高忽低，引入AI辅助温度曲线生成系统后，结合热仿真与实时数据反馈，效果立竿见影：
空洞虚焊率下降35%，从12%降到7.8%，接近目标5%
新品调试周期缩短60%，从3-5天压缩到1-2天
工艺稳定性显著提升，Cpk值从0.8提升至1.33.意味着工艺能力从“勉强合格”变为“优秀”
小贴士： 如果你的Cpk值低于1.0.说明工艺波动太大，需要优先解决稳定性问题，AI辅助生成曲线是提升Cpk的有效手段。
除了上述效果AI系统还带来了其他好处：
提升焊接良率与产品一致性
降低人工调试成本与时间投入
支持多型号快速换线，从“试错调试”到“预测生成”
灵活适配多工艺，涵盖金锡共晶焊与无铅回流焊等场景
动态补偿：从静态曲线到自适应工艺
传统AI生成的是静态最优曲线，但实际生产中，焊膏批次、PCB板厚、炉膛老化等“批次漂移”因素会导致工艺偏移，我们的方案内置了动态补偿模块，通过炉内热电偶实时反馈与AI模型在线微调，在预热区自动修正升温速率，在回流区动态调整峰值停留时间，这使工艺具备“韧性”，即使面对物料波动，也能将空洞率控制在5%以下，而非依赖事后返修。
AI技术正在推动回流焊工艺的智能化升级，从“试错调试”到“预测生成”，这是质的飞跃，对于AI算力光模块生产来说，这不仅是良率的保障，更是规模化量产的基础，未来，我们计划将AI延伸至“全生命周期热管理”，当前AI只关注焊接瞬间的良率，但AI算力光模块在高速运行中会经历频繁热循环，基于回流焊曲线数据，结合热循环仿真与失效物理模型，我们可以预测焊点在1000次热循环后的疲劳寿命，这意味着AI不仅能生成“一次焊接成功”的曲线，还能生成“十年服役可靠”的曲线，将工艺优化从制造端延伸至产品端，为光模块的长期可靠性提供数字孪生级保障。
留言板
返回列表
