在光通信行业高速光模块的焊接质量直接影响产品的性能和寿命，回流焊温度曲线是焊接过程的核心控制参数，精准调试是工艺工程师面临的重要挑战，空洞率高、参数调试周期长、工艺波动大，这些问题不仅影响良率也拖慢了生产效率，际诺斯基于器件热容量的分析逻辑，结合实际调试经验，提出一套系统化的温度曲线设计与调试方法论，这套方法帮助工艺工程师快速找到最优参数，提升焊接一致性与生产效率。
热容量是指物体吸收或释放热量时温度变化的难易程度，简单来说，热容量大的器件升温慢，热容量小的器件升温快，在高速光模块中，光电器件(如激光器、探测器)和PCB基板的热容量差异很大，如果温度曲线设计不当，会导致部分器件过热或受热不足，从而引发焊点裂纹或空洞。
温度曲线通常分为四个温区：预热区、保温区、回流区、冷却区，设计时要根据器件热容量来设定各温区的时间和温度梯度，例如，热容量大的器件需要更长的预热时间，以避免热冲击，工艺窗口控制的关键是找到既能保证焊料完全熔化，又不会损伤器件的温度范围。
典型的高速光模块中，激光器芯片的热容量较小，而PCB基板的热容量较大，调试时需要通过热电偶实时监测不同器件的温度响应，确保它们都能在合适的温度范围内完成焊接，焊膏的选择也很重要，不同焊膏的熔点和热传递效率不同，需要与温度曲线匹配。
小贴士： 在调试前，先用热电偶测量空板的热响应曲线，了解PCB的热容量特性，再根据器件规格书调整参数，可以大幅减少试错次数。
目标： 减少热应力冲击，提高焊膏润湿性。
温度范围通常设定在150-180摄氏度，升温速率控制在1-3摄氏度/秒，预热时间60-120秒。
验证方法： 使用热成像仪检测器件表面温度均匀性，观察焊膏是否均匀熔化，如果发现局部温度过高，说明热容量匹配有问题，需要调整升温速率或预热时间。
热管理优化： 通过热电偶布点监测关键器件(如激光器)的表面温度，确保其升温曲线与预设一致。
小贴士： 在预热阶段，注意观察焊膏的润湿情况，如果润湿不均，可能需要调整升温速率或延长预热时间。
目标： 确保器件均匀受热，促进焊膏充分流动。
温度保持值在180-200摄氏度，保温时间60-90秒。
验证方法： 采集热电偶数据，测量焊点润湿角，润湿角越小说明焊膏流动越好，如果保温时间过长焊膏中的助焊剂会过度挥发导致焊点空洞，时间过短则焊膏未充分流动，焊点强度不足。
工艺窗口控制： 通过DOE实验设计，找到保温时间的最佳范围，例如，保温时间在70-80秒时，焊点质量最稳定。
目标： 实现焊料完全熔化并形成良好焊点。
峰值温度通常设定在230-250摄氏度，回流时间30-60秒，温度波动控制在正负3摄氏度以内。

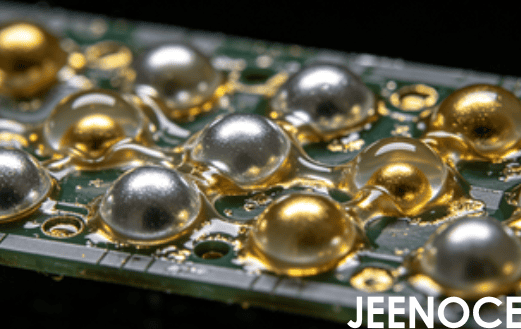

验证方法： 使用X光检测焊点空洞率，分析空洞分布，如果空洞率超过5%，说明回流区参数需要调整。
焊膏选择与回流曲线匹配： 不同焊膏成分对峰值温度的要求不同，例如，无铅焊膏的峰值温度通常比有铅焊膏高10-20摄氏度。
小贴士： 在回流区，可以尝试“阶梯升温”策略，即先快速升温到接近峰值温度，再缓慢升温到峰值，有助于减少空洞。
空洞率是高速光模块焊接的核心痛点，但传统X光检测是“事后诸葛亮”，我们提出“微结构决定论”，强调空洞的形成并非偶然，而是由回流区峰值温度、升温速率及焊膏中助焊剂挥发动力学共同决定的“过程产物”，调试时，不应仅关注空洞率数值，而应通过金相切片分析焊点内部的金属间化合物(IMC)形态、晶粒大小及空洞分布模式，例如过快的升温速率会导致助焊剂剧烈挥发形成“气孔型”空洞，而峰值温度不足则导致IMC层过薄，焊点强度不足，因此调试目标应调整为：通过精确控制回流区的温度-时间曲线，引导形成均匀、致密、IMC层厚度适中的理想微结构，从而从根源上抑制空洞产生。
目标： 防止焊点二次氧化，稳定焊点结构。
降温速率控制在2-4摄氏度/秒，冷却时间30-60秒。
验证方法： 使用显微镜检查焊点外观，观察是否有裂纹或氧化现象，快速冷却有助于形成细小的晶粒结构，提高焊点强度，但降温过快可能导致热应力集中，引发裂纹。
热管理优化： 在冷却区增加氮气保护，可以减少焊点氧化，提高焊接质量。
确认工艺文件，包括器件规格书、焊膏规格书，检查设备状态，确保炉温均匀性在正负2摄氏度以内，验证焊膏与材料的适配性，例如焊膏的保质期和存储条件。
热管理优化：预热炉温均匀性校准，确保每个温区的温度一致。
初步设定温度曲线，基于器件热容量估算参数。
分阶段优化与测试，先调试预热区，再调整保温区，优化回流区。
数据记录与分析，使用热电偶采集每个温区的温度数据。
工艺窗口控制：通过DOE实验设计确定最优参数范围，例如升温速率正负10%、峰值温度正负5摄氏度的波动范围内，焊点质量是否稳定。
制定SOP文档，详细记录每个温区的参数和验证标准
建立工艺参数数据库，记录每次调试的参数和结果，方便后续参考
过程监控与异常反馈机制，例如每批次生产前进行热电偶检测，确保参数稳定
焊膏选择与批次管理：确保每次使用的焊膏批次一致，避免材料差异导致工艺波动
传统工艺窗口控制追求一个“最优参数点”，但实际生产中设备波动、材料批次差异、环境温湿度变化都会导致参数偏移，针对“工艺波动大”的痛点，我们提出“动态边界”概念，调试不应止步于找到一组“完美”参数，而应通过DOE实验设计，刻意制造参数偏移(如升温速率正负10%、峰值温度正负5摄氏度)，并评估焊点质量(空洞率、剪切力)的波动范围，最终确定的工艺窗口，应是一个“鲁棒性区域”——在该区域内，即使参数发生微小漂移，焊点质量仍能稳定在合格标准内，同时引入“容错率”指标，即允许的最大参数偏移量，例如一个鲁棒性强的工艺窗口，其“容错率”可能高达正负8%，意味着设备即使有较大波动，良率依然可控，这为SOP制定和过程监控提供了更科学的依据，从根本上解决了“工艺波动大”的难题。
小贴士： 在调试过程中，可以尝试“极端测试”，即故意将参数调至上下限，观察焊点质量的变化，从而确定工艺窗口的边界。
我们是一家专注于高速光模块制造的企业，过去在回流焊过程中面临空洞率高、工艺不稳定等问题，通过引入基于器件热容量的温度曲线设计方法，结合际诺斯提供的自动化设备支持，我们成功将空洞率从8%降低至1.2%，焊接良率提升了15%以上，同时，调试周期由原来的3天缩短至1天，显著提高了生产效率和产品一致性。
高速光模块回流焊温度曲线的精准调试是提升焊接质量与生产效率的重要手段，通过科学的热容量分析与系统化的参数调试流程，结合焊膏选择、热管理优化及工艺窗口控制等关键环节，可有效解决空洞虚焊、工艺波动等核心问题，为光通信行业的高质量发展提供有力保障。
