在现代半导体制造中，TSV(Through Silicon Via，硅通孔)堆叠封装技术已经成为提升芯片性能的核心手段，通过在芯片上打孔，不同层的芯片可以通过这些小孔连接起来，实现更快的信号传输和更小的体积，随着芯片越做越薄、层数越来越多，一个棘手的问题出现了——晶圆翘曲，晶圆翘曲就像一张纸受潮后变得不平整，在TSV堆叠过程中由于不同材料受热膨胀的程度不同，晶圆会产生弯曲变形，这种变形会直接影响到TSV通孔的形状，甚至导致侧壁出现微小裂纹，这些裂纹在初期很难被发现，但会严重影响芯片的可靠性和使用寿命，际诺斯将详细介绍如何通过Xray检测技术，精确测量晶圆翘曲量和TSV形变量并结合应力分析，提前预判TSV侧壁裂纹风险，同时我们还会探讨如何优化检测参数、降低误报率，并实现数据与制造执行系统的无缝对接。
在芯片制造中，使用了多种材料，如硅、铜、绝缘层等，这些材料在受热时膨胀的程度不同，专业上称为“热膨胀系数差异”，当温度变化时，不同材料之间的膨胀和收缩不一致，就会产生应力，导致晶圆弯曲。
在多层芯片堆叠过程中，每一层都会产生一定的应力，这些应力会逐渐积累，就像往一个气球上不断加重量，最终导致气球变形，当层数增加到一定程度，翘曲问题就会变得非常明显。
TSV通孔本身就是一个应力集中点，就像在布料上剪一个洞，洞的边缘最容易撕裂，TSV通孔的侧壁在应力作用下，特别容易产生微小形变和裂纹。
晶圆翘曲会直接导致TSV通孔的形状发生变化，原本应该是圆形的通孔，可能会变成椭圆形，甚至出现扭曲，这种形变会影响通孔的导电性能。
翘曲引发的通孔电阻变化与信号完整性退化
当TSV通孔发生形变时，电流通过时的阻力会增加，这会导致信号传输变慢、变弱，严重时甚至会造成信号中断，影响整个芯片的正常工作。

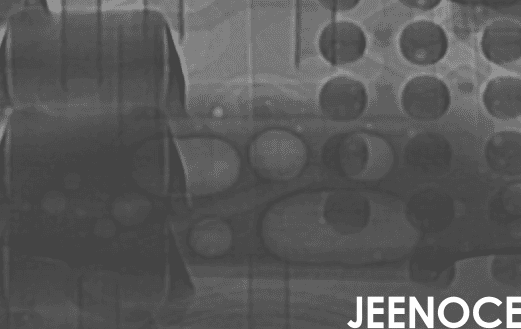

X-Ray 三维成像原理：X射线可以穿透晶圆，通过不同材料对X射线的吸收差异，形成内部结构的图像，就像医院做CT扫描一样，我们可以通过多角度扫描，重建出TSV通孔的三维模型。
高分辨率图像采集与处理：现代检测设备可以采集到纳米级别的图像细节，通过先进的图像处理算法，我们可以清晰地看到TSV通孔的侧壁是否光滑，有没有微小裂纹。
自动对焦与扫描路径优化：为了确保检测效率，设备会自动调整焦距，并规划最优的扫描路径，避免重复扫描或漏扫，
翘曲高度与曲率计算：通过测量晶圆表面不同点的高度，可以计算出翘曲的最大高度和弯曲程度，就像测量一张纸拱起的高度一样。
多点测量与平均值统计：为了确保数据准确，我们会在晶圆上选取几十甚至上百个测量点，取平均值来代表整片晶圆的翘曲情况。
翘曲方向与应力梯度分析：翘曲不是均匀的，不同方向的翘曲程度可能不同，通过分析翘曲的方向和变化趋势，可以判断应力主要来自哪个方向。
TSV 通孔直径与深度变化：检测设备可以精确测量每个通孔的直径和深度，并与设计值对比，看是否有偏差。
侧壁形变与裂纹特征提取：通过高分辨率图像，可以识别出侧壁上微小的凹凸不平或裂纹，这些特征往往只有几纳米宽，肉眼根本无法看到。
通孔圆度与锥度偏差检测：理想的通孔应该是完美的圆柱形，但实际生产中，通孔可能会变成椭圆形，或者上下直径不一样(锥度)，这些偏差都需要精确测量。
小贴士：在检测TSV形变时，建议同时测量通孔顶部和底部的直径，如果顶部和底部的直径差异超过5%，说明通孔存在明显的锥度问题，需要调整刻蚀工艺参数。
应力集中区域识别：通过计算机模拟，可以预测哪些区域最容易产生应力集中，这些区域通常位于TSV通孔的边缘或底部。
TSV 侧壁受力模型构建：建立数学模型，模拟TSV侧壁在不同应力条件下的变形情况，这就像用电脑模拟一座桥在不同重量下的弯曲程度。
热循环测试下的应力演化：芯片在实际使用中会经历反复的加热和冷却，通过模拟这种热循环过程，可以观察应力如何随时间变化，以及裂纹如何逐渐扩展。
形变量与裂纹概率关系：通过大量实验数据，可以建立形变量与裂纹发生概率之间的关系曲线，比如，当通孔直径变化超过3%时，裂纹风险会显著增加。
关键参数阈值设定：根据风险预测模型，设定一个安全阈值，当检测到的形变量超过这个阈值时，系统会自动报警，提示需要重点关注。
误报率控制与置信区间评估：任何检测系统都有可能出现误报或漏报，通过统计分析，可以评估检测结果的可靠性，并采取措施降低误报率。
小贴士：设定阈值时，建议采用“动态阈值”策略，即根据当前批次晶圆的整体质量水平，自动调整阈值，可以在保证检测质量的同时，避免因阈值设置过严导致大量误报。
检测步骤与参数配置：制定标准化的检测流程，明确每一步需要做什么，以及如何设置检测参数，例如，X射线的电压、电流、曝光时间等。
自动化检测流程设计：设计自动化的检测流程，减少人工干预，晶圆可以自动进入检测设备，自动完成扫描、分析、报告生成等步骤。
参数波动监控与校准机制：检测设备的参数可能会随时间发生漂移，需要定期校准设备，并监控参数波动情况，确保检测结果的一致性。
检测参数自适应调整机制：根据检测结果，系统可以自动调整参数，例如，如果发现当前批次的晶圆翘曲较大，系统会自动提高扫描分辨率，以捕捉更细微的形变。
数据接口与 MES 系统对接：检测数据需要与制造执行系统(MES)对接，实现数据共享，，工艺工程师可以实时查看检测结果，及时调整工艺参数。
实时数据上传与远程诊断：检测数据可以实时上传到云端，方便远程专家进行诊断，即使不在现场，也能及时发现问题并提供解决方案。
小贴士：在训练机器学习模型时，建议收集至少1000个以上的真实缺陷样本和误报样本，样本数量越多，模型的识别准确率越高。
多维度数据融合分析：不只看单一指标，而是综合翘曲量、形变量、应力分布等多个维度进行分析，提高判断的准确性。
智能缺陷识别算法应用：利用人工智能技术，训练算法自动识别裂纹、形变等缺陷，算法可以学习大量样本，不断提高识别精度。
基于机器学习的误报过滤：通过机器学习，分析误报数据的特征，建立误报过滤模型，，系统可以自动排除那些看起来像缺陷但实际上不是的“假警报”。
我们之前在 TSV 堆叠封装过程中频繁遇到 TSV 侧壁裂纹问题，传统检测手段无法及时发现微小形变，采用际诺斯提供的 3D 测量方案后，我们实现了对晶圆翘曲量和 TSV 形变量的精确量化，通过与应力分析模型结合，我们成功将 TSV 裂纹漏检率降低了 40%，检测效率提升了 30%，同时误报率下降了 25%，具体来说，我们之前使用的是传统的二维X射线检测，只能看到通孔的平面投影，无法判断侧壁是否有微小裂纹，改用3D测量后，我们可以清晰地看到通孔的三维结构，连侧壁上几纳米的裂纹都能发现，而且，系统还能自动分析翘曲趋势，提前预警可能出现的裂纹风险，最让我们满意的是参数一键优化功能，以前调整检测参数需要反复试验，非常耗时，现在系统可以根据晶圆类型自动推荐最优参数，我们只需要点击一下确认按钮，大大提高了工作效率，另外，数据互联互通功能也帮了大忙，检测数据可以直接上传到MES系统，工艺工程师可以实时查看，及时调整工艺参数，我们还建立了“检测-工艺-设计”闭环反馈系统，当检测发现特定区域的裂纹风险偏高时，系统会自动向工艺工程师推送参数调整建议，并向设计工程师反馈布局优化方向。
——某半导体封装企业检测工艺工程师
TSV 堆叠封装中的翘曲应力问题已成为制约良率提升的关键瓶颈，通过引入高精度 3D 测量技术，结合应力分析与形变建模，可有效实现 TSV 侧壁裂纹风险的早期识别与控制，未来，随着 AI 和自动化检测系统的进一步融合，TSV 堆叠检测将迈向更高效、更智能的方向，通过数据互联互通，实现全流程质量追溯，从“被动检测”转变为“主动预防”，同时，通过构建“检测-工艺-设计”闭环反馈系统，从根源上减少翘曲应力，提升产品良率和可靠性。
