随着芯片越来越小、功能越来越强扇入型和扇出型WLP成为两种主流选择，但很多人不知道这两种封装在检测方案上有很大不同，扇入型WLP就像在芯片内部“精打细算”，适合引脚少、成本敏感的产品，而扇出型WLP则像“向外扩张”，能容纳更多引脚和更复杂的布线，这两种结构的不同直接影响了我们检测时使用的Xray设备、关注的缺陷类型以及参数优化方式，今天际诺斯将结合经验分享如何根据封装类型选择合适的检测方案。
扇入型WLP的特点是所有布线都在芯片尺寸范围内完成，结构相对简单，成本低，适合手机中的低功耗芯片或传感器等产品，由于引脚数量少，检测时主要关注焊球和微孔的质量，结构简单意味着X射线更容易穿透，成像更清晰。
扇出型WLP的布线可以延伸到芯片之外，形成再分布层(RDL)，这种设计支持更多引脚、更高密度，并且能够实现多层堆叠，它常用于高性能产品，如5G通信芯片和AI加速器，但由于结构复杂，检测难度显著增加，扇出型WLP的多层RDL和堆叠结构对X射线穿透深度有更高要求，同时需要多角度成像才能看清内部细节。

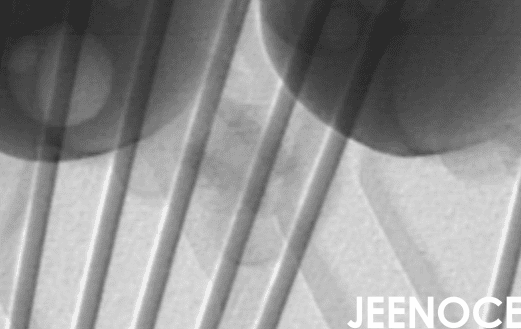

扇入型WLP最常见的缺陷包括焊球空洞、裂纹、桥接和微孔未填充，这些缺陷虽然尺寸小，但影响大，例如，焊球空洞如果过大，会导致焊接强度不足，可能在使用过程中出现故障，检测这类缺陷需要高分辨率成像，以看清几微米的细节。
小贴士： 检测扇入型WLP时，注意观察焊球是否均匀，是否有空洞或桥接现象。
扇出型WLP的缺陷更加复杂，包括RDL断裂、层间分层、焊料桥接和空洞聚集等，特别是RDL断裂，有时只有头发丝的百分之一那么细，普通设备难以识别，此时，高分辨率成像和自动化光学检测技术就显得尤为重要，自动化光学检测可以快速扫描大片区域，并智能识别微小缺陷，比人工检查效率更高。
小贴士： 检测扇出型WLP时，不要只看单个缺陷，如果发现焊球空洞“扎堆”出现，可能是电镀液老化，需及时调整工艺参数。
选择检测设备就像选择工具，要根据实际需求来定。
对于扇入型WLP推荐高分辨率、快速扫描的设备，因为结构简单不需要多角度成像，但分辨率要足够高以看清焊球空洞和微孔，同时设备的扫描速度也要快以适应高产量的需求。
对于扇出型WLP设备要求更高，需要具备多角度X-Ray成像能力，以穿透多层结构，设备还需要具备深层穿透能力以便看清底层的RDL，同时应配备智能识别算法，以自动识别复杂缺陷，选型时重点关注以下指标：
分辨率(至少能看清5微米以下的缺陷)
帧率(影响检测速度)
图像处理能力(能否自动识别缺陷)
封装缺陷分析能力和自动化光学检测的集成度也很重要。
很多同行反映检测参数波动大数据孤立，这是行业常见的问题，我的经验是检测系统不能只是“照相机”，还应该充当“大脑”，X-Ray检测系统应与MES(制造执行系统)、PLM(产品生命周期管理)系统打通，实现检测数据的追溯，例如如果发现一批产品的焊球空洞率偏高，系统应能迅速定位是哪个批次、哪台设备、什么参数导致的更关键的是参数一键优化功能，以前调参数全靠经验，费时又不准确，现在好的设备能自动分析检测结果，并推荐最优参数。
小贴士： 不要只存储检测数据，建立参数波动与缺陷的关联模型，比如当焊球灰度标准差连续上升时，系统可自动预警“焊球空洞风险”。
合理选择检测方案与设备，是提升WLP工艺质量的关键，扇入型和扇出型WLP各有特点，检测策略必须量身定制，未来高分辨率成像与智能缺陷识别是基础，数据互联互通和工艺参数优化是趋势，我希望看到自动化光学检测与工艺参数优化深度融合，让检测系统不仅能发现问题还能预测问题、解决问题，只有我们才能推动封装良率持续提升，做出更可靠、更强大的芯片。
