WLCSP(晶圆级芯片封装)工艺正在快速发展，随着芯片尺寸不断缩小封装密度不断提升，晶圆内部的微裂纹和边缘崩边等缺陷，成为影响产品良率和可靠性的关键因素，传统检测方法在面对超薄晶圆时存在识别精度不足的问题，同时参数调整复杂，数据无法共享，也难以满足现代半导体制造对高效、精准、可追溯的检测需求，在晶圆级封装流程中，缺陷检测的自动化与智能化，已经成为提升良率的核心突破口，际诺斯介绍WLCSP晶圆级封装中微裂纹与边缘崩边的一站式检测方案，通过Xray高分辨率成像、工艺指纹和缺陷因果链技术，帮助工程师解决参数波动大、漏检误检率高等痛点。
WLCSP工艺对检测设备提出了更高的要求，尤其是对高分辨率成像系统和缺陷识别能力的考验，晶圆内部的微裂纹和边缘崩边检测，不仅需要高清晰度的图像支持，还需要结合多种检测算法实现自动化识别和量化分析，在处理超薄晶圆时，晶圆翘曲和应力分布不均会进一步增加缺陷的隐蔽性，这对检测系统的抗干扰能力提出了更高要求，通过引入先进的晶圆缺陷检测技术，企业可以有效应对这些挑战，并实现从人工抽检向全检的转型。
小贴士： 超薄晶圆就像一张很薄的纸，容易弯曲变形，如果检测设备不能自动补偿这种变形，就很容易漏掉隐藏在弯曲部位的裂纹和崩边。

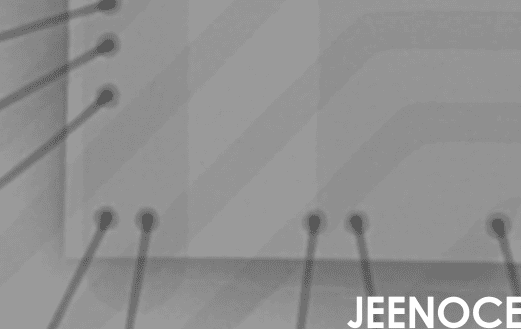

通过动态调整X-ray系统的成像参数，实现对晶圆内部微裂纹与边缘崩边的同时捕捉，确保缺陷特征的完整呈现，针对超薄晶圆，系统可以自动补偿晶圆翘曲带来的成像畸变，提升图像清晰度。
集成智能图像处理算法，自动识别微裂纹长度和崩边深度，并生成结构化数据报告，该模块支持对崩边深度进行微米级量化，为工艺改进提供精确的数据支撑。
基于历史数据与实时反馈，实现检测参数的自适应优化，降低人为操作误差，提高检测一致性，该功能可以自动匹配不同批次晶圆的材料特性与厚度，减少参数波动带来的漏检风险。
支持与MES、ERP等系统对接，实现检测数据的统一采集、存储与分析，通过建立晶圆缺陷数据库，企业可以进行趋势分析与预测性维护，进一步优化晶圆级封装(WLP)工艺。
引入机器学习模型，对检测到的微裂纹与崩边进行自动分类(如裂纹类型、崩边形态)，并实时反馈至良率管理系统，这有助于工程师快速定位工艺异常环节，缩短问题排查周期。
针对工程师“参数波动大”的核心痛点，本方案引入“工艺指纹”概念，系统通过持续采集不同批次、不同厚度晶圆的检测参数与对应缺陷数据，自动构建每个工艺节点的参数基线模型，当新批次晶圆进入检测时，系统无需手动调整，即可基于历史基线自动匹配最优参数组合，这将参数波动从“人工试错”转变为“数据驱动”，显著提升检测稳定性。
小贴士： 工艺指纹就像每个人的指纹一样独一无二，系统通过记录每批晶圆的“检测习惯”，自动找到最适合它的检测参数，省去了工程师反复试错的时间。
针对“数据孤立”的痛点，本方案突破传统检测仅关注“当前晶圆”的局限，建立缺陷因果链分析模型，将检测数据(微裂纹位置、崩边深度)与前后道工序(如划片、贴膜、回流焊)的工艺参数进行关联分析，系统可以自动识别缺陷产生的根本原因，例如，某类崩边反复出现时，系统可以反向追溯至划片工序的刀片磨损或贴膜张力异常，并提前预警，同时基于历史缺陷数据与工艺参数，系统可以预测未来批次晶圆的潜在缺陷风险，这实现了从“被动检测”到“主动预防”的跨越，彻底打破数据孤岛，为工程师提供可执行的工艺优化建议。
“我们之前在WLCSP检测过程中经常遇到漏检和误检的问题，特别是在处理超薄晶圆时，缺陷识别准确率一直无法稳定提升，引入际诺斯的高分辨率成像检测方案后，我们实现了微裂纹与边缘崩边的同步检测，系统支持参数一键优化，检测效率提升了30%，误检率下降了50%，同时检测数据可以直接上传至MES系统，大大提高了我们的检测标准执行效率，，自动化缺陷分类功能帮助我们快速识别了晶圆翘曲引发的隐性裂纹，显著降低了后续封装环节的报废率，更关键的是工艺指纹基线让我们彻底告别了参数反复调试的噩梦，而缺陷因果链模型则帮我们提前发现了划片工序的隐性风险，将整个产线的良率提升了8%。”—— 某知名IC制造企业的X-Ray检测工艺工程师
在WLCSP晶圆级封装日益普及的背景下，高精度、智能化的检测技术已成为行业发展的必然趋势，通过优化成像参数、实现缺陷同步检测与数据互联互通，企业能够有效提升检测质量与生产效率，为智能制造提供坚实保障，未来随着晶圆缺陷检测技术的持续演进，结合自动化分类与良率反馈机制，半导体制造将迈向更高效、更可靠的检测新阶段。
