电路板X射线检测设备是一种利用X射线穿透技术对电路板（PCB）以及它的组件进行内部缺陷检测的专业设备，它的核心原理是通过X射线源发射高能射线穿透电路板，由于板内不同材料（例如铜箔、焊点、基材等）对射线的吸收程度不同，探测器会捕捉到差异化的透射信号，再经数据处理生成二维或三维图像，直观的显示焊点虚焊、短路、分层、异物残留等肉眼或传统光学检测难以发现的内部问题。
高分辨率成像：设备配备先进探测器，能清晰呈现电路板内部微小结构。
操作便捷：软件点击操作，无需摇杆自动检测无需编程，操作简单快捷。

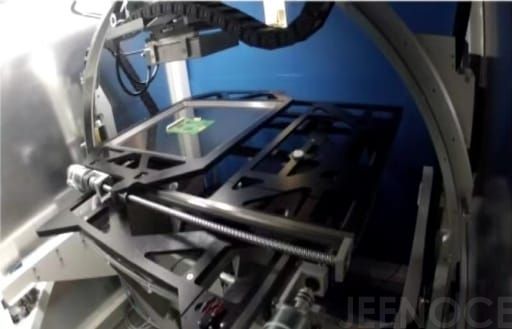

检测灵活：具备大角度倾斜检测功能，可多角度观测电路板，避免漏检。
兼容性强：能兼容较大尺寸电路板，满足多样化生产需求。
设备成本高：技术复杂，研发制造及维护保养费用高，增加企业成本。
存在辐射风险：X射线有辐射性，操作不当或防护失效可能危害操作人员健康。
检测环境要求严格：需恒温、恒湿、防电磁干扰，否则影响图像质量或设备寿命。
电路板X射线检测设备利用X射线穿透技术，精准检测电路板内部缺陷，生成直观图像，发现肉眼或光学检测难以察觉的问题，它的优势在于高分辨率成像、操作便捷、检测灵活且兼容性强，然而，设备成本高、有辐射风险且对检测环境要求严格，尽管如此，它在保障电路板质量方面作用显著，建议有需求的企业根据自身情况，合理评估后积极采用。
