随着半导体行业的发展产品对性能和可靠性的要求越来越高，为了满足这些需求，高精度的封装技术比如3D封装和芯片堆叠封装成为了行业的重点发展方向，而在这一过程中，对于从事半导体封装和芯片制造的工程师和项目经理来说X-RAY检测设备不仅是工艺优化的关键工具，也是提升生产效率和产品良率的重要手段，不过在面对复杂结构和微小尺寸的检测的时候传统的方法已经显得有些力不从心了。
我们公司之前引入了3D封装工艺，但很快遇到了一个问题：多层堆叠结构中焊点的缺陷很难识别，传统的光学检测方法在穿透性和分辨率上都有所不足无法看清内部的情况。
后来我们引进了X-RAY检测设备情况立刻有了改观，X-RAY能够穿透多层结构清晰地显示出焊点是否有空洞、裂纹等缺陷，大大提高了检测的准确性。
“以前靠眼睛看，现在靠机器看。”
这是际诺斯半导体封装客户的一位工艺工程师的真实感受。
他告诉我们：
“X-RAY检测设备就像给我们的产品做了一次‘全身CT’，让我们能更清楚地看到内部问题。”

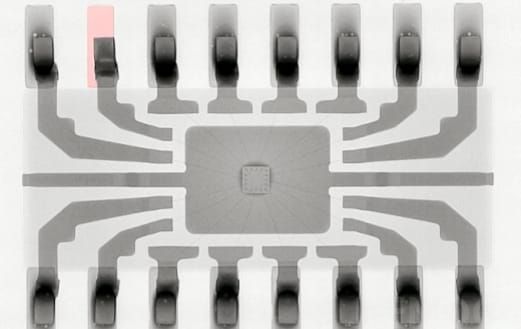

X-RAY系统可以捕捉到芯片堆叠或3D封装中的微小缺陷，比如焊点空洞、裂纹等，确保产品的可靠性。
结合AI算法和自动定位功能，X-RAY检测设备可以大幅减少人工操作，提高检测效率。
每一批次的检测数据都可以被记录下来，方便后续分析和改进工艺。
不同的封装结构有不同的检测需求，设备厂商可以根据实际情况提供灵活的解决方案。
虽然X-RAY检测设备有很多优点，但在实际使用中也面临一些问题：
复杂结构导致信号衰减：有时候，X-RAY信号会被复杂的结构阻挡，影响成像清晰度。
设备成本较高：投资一台X-RAY检测设备需要不少资金，回报周期也比较长。
为了更好地使用X-RAY检测设备，企业可以从以下几个方面入手：
采用多视角扫描技术：可以增强对复杂结构的覆盖能力，减少盲区。
引入高分辨率增强算法：让图像更清晰，更容易发现细节问题。
选型时要谨慎：在购买设备前，要充分评估其技术成熟度和与自己工艺的匹配度，避免试错成本太高。
建立数据分析机制：通过不断分析检测数据，优化检测流程，提高整体效率。
1. 关注设备的扩展性和兼容性：未来可能会有新技术出现，设备最好能适应这些变化。
2. 选择有经验的服务商：好的服务商不仅能提供设备，还能帮助你解决实际应用中的问题。
3. 了解设备的实际效果：不要只看参数，还要看实际使用案例和用户反馈。
X-RAY检测设备在高精度半导体封装中发挥着不可替代的作用，它不仅提升了检测效率和产品质量，也为企业的技术创新提供了有力支持，不过要想真正发挥它的价值还需要企业在技术适配性、成本效益和长期运营稳定性之间找到平衡点，因为只有在创新和稳健之间找到合适的节奏才能实现技术升级和投资回报的双赢。
