真空回流焊接系统结构复杂且精妙，各子系统紧密配合、协同运作。输送系统精准定位电路板，加热系统分区控温保障焊点品质，真空系统营造优质焊接环境，控制系统实现自动化精确控制，后续子系统各展其能，共同保障焊接高效安全。
输送系统
主要负责电路板的输送和定位，由进板机构、出板机构和输送轨道组成，保障电路板焊接位置精准，有效规避因移动或震动引发的焊接缺陷。
加热系统
加热系统通过提供焊接所需热量，使得锡膏熔化连接，包含预热区、回流焊区和冷却区，精准把控温度，确保焊膏按预设曲线熔化固化，大幅减少焊接缺陷，提升焊点品质。
真空系统
真空系统主要是起到在焊接过程中形成真空环境的作用，降低气泡和瑕疵产生，由真空泵、真空室和密封装置组成，可以减少焊料氧化，消除气泡，提升焊点质量，助力焊料更好润湿焊接部位，增强焊接强度。
控制系统
控制系统是真空回流焊设备核心，负责监控和管理整个设备运行，由主控制器、温度控制器、输送控制器和真空控制器组成，是为了确保设备能够按预设程序和参数运行，实现自动化、精确化焊接，实时监测设备状态，及时处理异常。

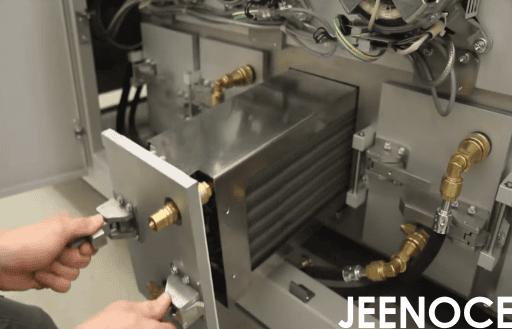

冷却系统
在焊接完成后快速冷却PCB，固化焊点并减少热应力，有风冷、水冷两种方式，从而保证焊点迅速固化，提高焊接强度与稳定性，降低热应力对电路板和元器件的影响，延长设备寿命。
监控系统
监控系统主要是用于记录焊接过程中的温度、真空度等关键参数，便于后续分析和故障排除，可能包括数据记录器、触摸屏或计算机界面等，可以为客户提供详细焊接过程数据，帮助操作人员了解设备运行状态和焊接质量，为设备维护和优化提供依据。
安全系统
安全系统是为了保障操作人员安全必须设置的装置，包括紧急停止按钮、门安全开关等，用于在紧急情况下立即停止设备运行或确保炉腔门关闭后设备才能运行，为操作人员和设备安全保驾护航，有效防止意外事故发生。
真空回流焊接系统各子系统协同运作，输送系统精准定位电路板，加热系统分区控温提升焊点品质，真空系统营造环境减少缺陷，控制系统实现自动化精确焊接，冷却系统固化焊点延长设备寿命，测量与监控系统提供数据支持，安全系统全面防护，共同保障焊接高效且安全。
